Analog Devices Inc. LTC4249双电子断路器 (ECB)
Analog Devices Inc. LTC4249双电子断路器 (ECB) 可为一对负载提供独立的过流保护。每个通道均具有精密使能输入、电流监控器输出和就绪状态输出。单个电阻器配置ECB阈值。如果任一通道检测到过流情况，则相应的断路器从负载断开输入。
发生断路器事件后，Analog Devices Inc. LTC4249的开漏RDY状态输出下拉低电平，而ECB则闭锁。切换使能输入会让ECB在1秒的冷却周期后重新开始。冷却定时器、过热传感器、短路检测器和浪涌控制器可防止断路器在安全工作区之外运行。
精密使能输入、就绪输出和模拟电流监控器输出支持电压排序和闭环偏置电流控制应用。可以根据需要并联ECB通道。还可实现负载隔离和反向电流检测应用。
特性
- 高压双通道单刀单掷，支持均流
- 5%精确模拟电流监控器输出
- 可调断路器阈值：1.2A
- 滤波 (50μs) 一次侧OC阈值
- 快速 (2μs) 二次OC阈值
- 75mΩ集成开关
- 自动浪涌控制
- 短路保护
- 精密使能输入
- 开漏就绪状态输出
- 16引脚3mm × 3mm LQFN和12引脚（跳跃引线）3mm × 4mm LQFN
应用
- 5G mMIMO PA阵列保护
- 工业安全
- 条件监测
- 继电器替代品
- 负载开关

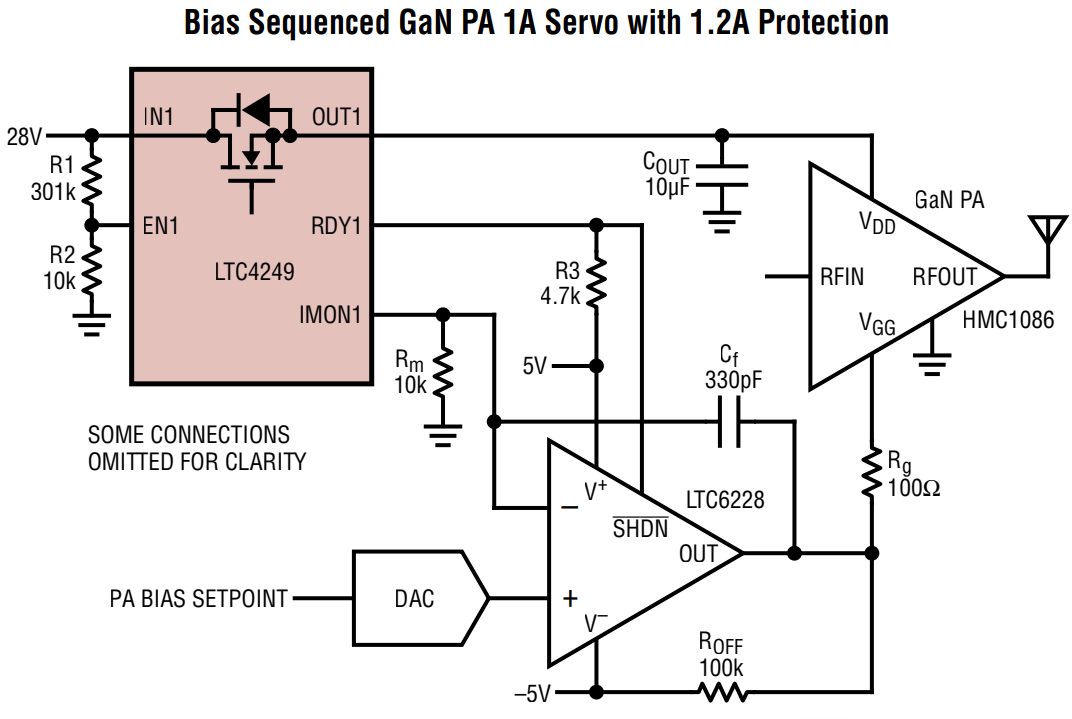

典型应用
相关开发工具
Analog Devices Inc. DC2733A LTC4249演示系统
设计用于LTC4249带电流监控器的65V双电子断路器。
发布日期: 2021-10-29
| 更新日期: 2022-03-11
