Analog Devices Inc. LTC7132双路PolyPhase稳压器
LTC7132 Dual PolyPhase Regulators稳压器是直流/直流同步降压单片稳压器，设有基于I2C的PMBus兼容串行接口。LTC7132稳压器采用恒定频率电流模式架构以及独特的方案，可在亚毫欧级DCR应用中提供出色的性能。ADI LTC7132由具有图形用户界面 (GUI) 的LTpowerPlay®软件开发工具提供支持。
可编程环路补偿允许对LTC7132进行数字补偿。此外，可以通过数字接口和外部配置电阻器对开关频率、通道相位和器件地址进行编程。此外，可通过数字接口设定参数并存储在EEPROM中。两路输出均具有独立的电源良好指示灯和FAULT功能。
LTC7132可配置为在断续（脉冲跳跃）模式或强制连续导通模式下工作。每个通道可提供高达25A的负载电流；总电流能力将取决于两个通道上的应用总功耗。
特性
- PMBus/I2C兼容串行接口
- 遥测回读包括VIN、IIN、VOUT、IOUT、温度和故障
- 可编程电压、限流值、数字软启停、时序监控、裕度、OV/UV/OC
- 亚毫欧DCR电流检测
- 可进行数字调节的环路补偿参数
- 在整个温度范围内具有±0.5%的输出电压精度
- 集成输入电流检测放大器
- 带ECC和故障记录功能的内部EEPROM
- 集成式N通道MOSFET栅极驱动器
应用
- 电信、数据通信和存储系统
- 工业和负载点应用

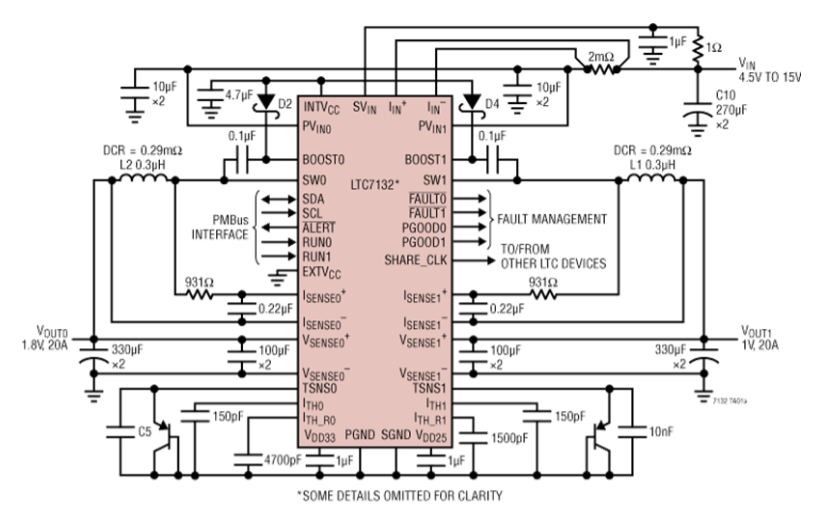

应用电路
发布日期: 2021-03-16
| 更新日期: 2022-03-11
