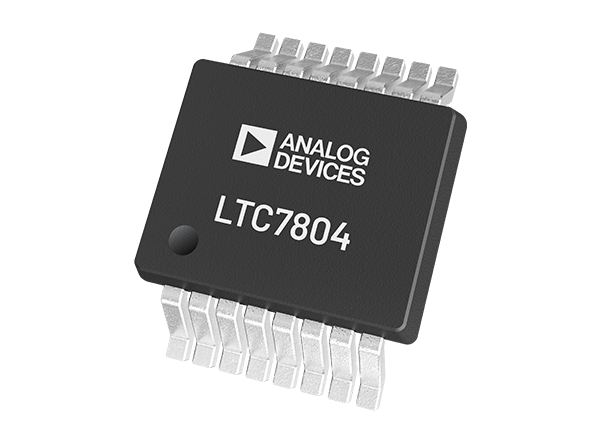

Analog Devices Inc. LTC7804低IQ同步升压控制器
Analog Devices LTC7804低IQ同步升压控制器是一款高性能同步升压直流/直流开关稳压器控制器，可驱动所有N沟道功率MOSFET极。同步整流可提高效率，降低功耗，以及降低散热要求。采用恒定频率电流模式架构，因此可实现高达3MHz的可锁相开关频率。LTC7804在4.5V至40V宽输入电源电压范围内工作。从升压转换器输出偏置时，LTC7804可在启动后在低至1V的输入电源工作。
超低无负载静态电流延长了电池供电系统的工作运行时间。OPTI-LOOP®补偿优化了宽范围输出电容和ESR值上的瞬态响应。MODE引脚可以选择突发模式、脉冲跳跃模式或轻负载连续电感器电流模式。此外，LTC7804还具有扩频运行特性，可显著降低输入和输出电源上的峰值辐射和传导噪声，从而更加轻松地满足电磁干扰 (EMI) 标准规定的要求。
特性
- 同步工作，实现最高效率，降低散热
- 4.5V至40V宽VIN范围，启动后工作电压低至1V
- 输出电压高达40V
- 低工作IQ：14μA
- 扩频运行
- 直通/100%占空比，用于同步MOSFET
- RSENSE或电感器DCR电流检测
- 可编程固定频率：100kHz至3MHz
- 可锁相频率（100kHz至3MHz）
- 轻负载时可选择连续、脉冲跳跃或低纹波Burst Mode®操作
- 低关断电流IQ：1.2μA
- 散热增强型16引脚3mm x 3mm QFN和MSOP封装
应用
- 汽车和运输
- 工业设备
- 军事/航空电子
- 电信

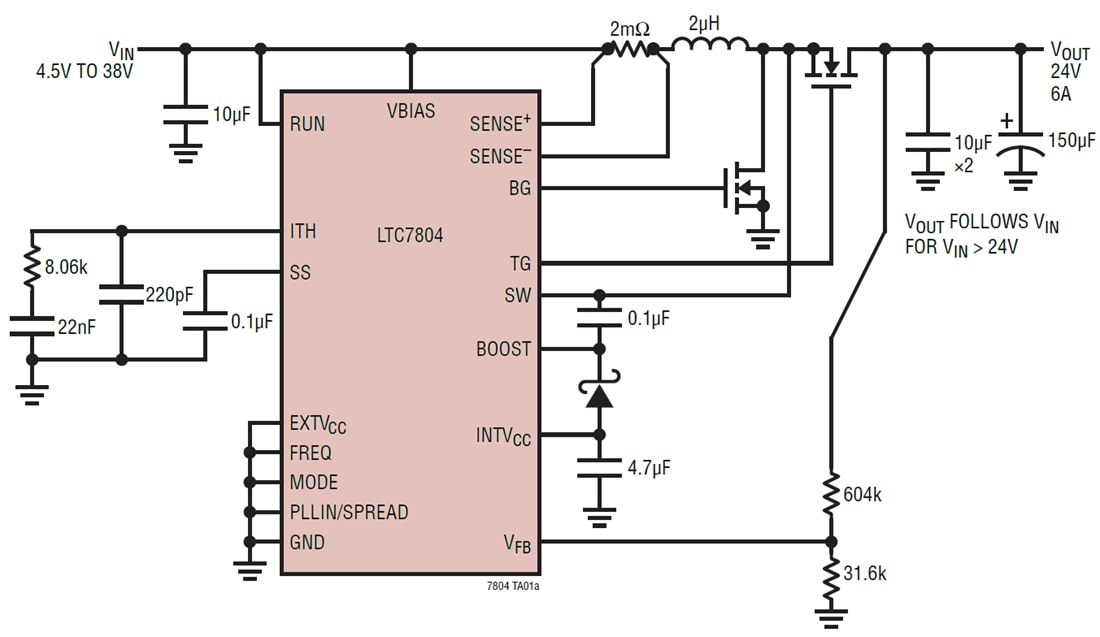

典型应用
相关开发工具
Analog Devices Inc. DC2846A LTC7804演示电路
演示LTC7804直流/直流同步升压控制器的功能。
