Analog Devices Inc. LTM4693 2A降压-升压µModule® DC-DC转换器
Analog Devices LTM4693 2A降压-升压µModule® DC-DC转换器可在高于、低于或等于输出电压的输入电压下工作。 封装中包含开关控制器、电源MOSFET、电感器和所有支持元件。 LTM4693的高级拓扑结构可在所有工作模式下提供连续传输。2.6V至5.5V的VIN 工作电压范围涵盖多种电源，包括3.3V和5V。输出电压范围为1.8V至5.5V，可通过外部电阻器设置。典型应用仅需少量外部元件。

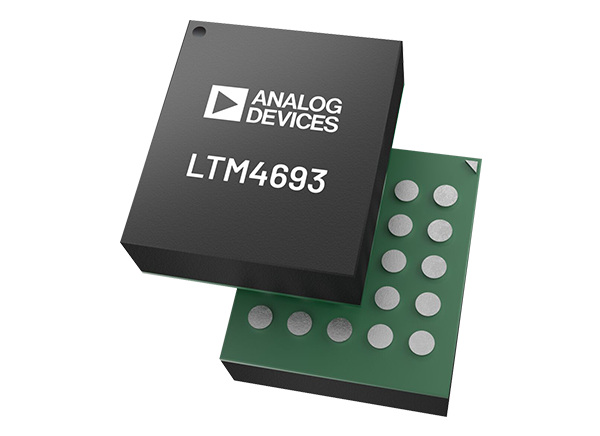

Analog Devices LTM4693 DC-DC转换器采用超薄3.5mm x 4.0mm LGA封装，无铅，符合RoHS指令。
特性
- 宽输入电压范围：2.6V至5.5V
- 可调输出电压范围：1.8V至5.5V
- 连续输出电流2A，VIN ≥ VOUT（降压模式和降压-升压模式）；最小1A连续输出电流， VIN < VOUT（升压模式）
- 低纹波降压-升压架构
- 可编程软启动和VIN UVLO
- 突发模式IQ 15μA，可在轻负载下实现高效率
- 超薄、小型表面贴装占位面积
- 3.5mm x 4mm x 1.25mm LGA封装
应用
- 电信、数据通信（光学模块）和工业设备
- 医疗和工业仪器
- 无线RF发送器
- 电池供电系统
视频
开发工具
Analog Devices Inc. DC3016A LTM®4693演示电路
降压-升压电源，采用LTM4693降压-升压µModule®稳压器。
Analog Devices Inc. EVAL-CN0551-EBZ评估板
用于433.92MHZ ISM频段的USB供电射频功率放大器电路的参考设计。

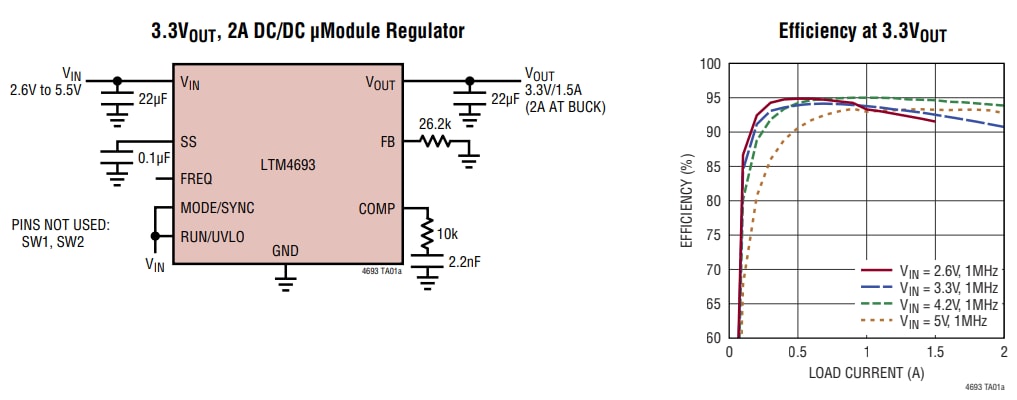

典型应用
