Analog Devices Inc. LTM4705 DC-DC μModule®稳压器

Analog Devices Inc. LTM4705 DC-DC μModule®稳压器一款功能齐全的双路5A降压开关模式稳压器，采用微型6.25mm x 7.5mm封装。LTM4705 μmodule集成了开关控制器、功率MOSFET、电感器和支持组件。LTM4705的工作输入电压范围为3.1V至20.0V，它支持0.6V至5.5V的输出电压范围，该范围由一个外部电阻器进行设置。该器件的高效设计提供5.0A双连续输出电流。两个通道共享同一时钟，运行180°异相。仅需少量陶瓷输入和输出电容器。

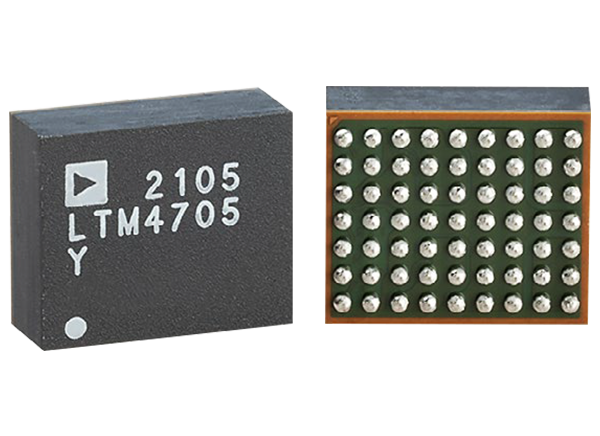

Analog Devices Inc. LTM4705 DC-DC μModule®稳压器采用紧凑的6.25mm x 7.5mm球栅阵列 (BGA) 封装，非常适合用于空间受限的应用。

特性

  • 完整的解决方案，采用<1cm2（单面PCB）或 0.5cm2（双面PCB）封装
  • 宽输入电压范围：1V至20V
  • 输出电压：6V至5.5V
  • 双路5A或单路10A输出电流
  • 在整个负载、线路和温度范围内的最大总输出电压调节误差为± 1.5%
  • 电流模式控制，快速瞬态响应
  • 外部频率同步
  • 多相可并联，具有均流功能
  • 输出电压跟踪和软启动功能
  • 可选Burst Mode®工作
  • 过压输入和过热保护
  • 电源良好指示器
  • 工作结温范围：–40°C至125°C
  • 6.25mm x 7.5mm x 3.22mm BGA-63封装

应用

  • 电信、网络和工业设备
  • 医疗诊断设备
  • 通用负载点转换
  • 测试和调试系统

开发工具

LTM4705演示板DC 3051A

Analog Devices Inc. LTM4705演示板DC 3051A

用于LTM4705直流-直流μModule®稳压器的评估平台。

Learn More关于Analog Devices Inc. LTM4705演示板DC 3051A View Products与Analog Devices Inc. LTM4705演示板DC 3051A相关

视频

典型应用电路

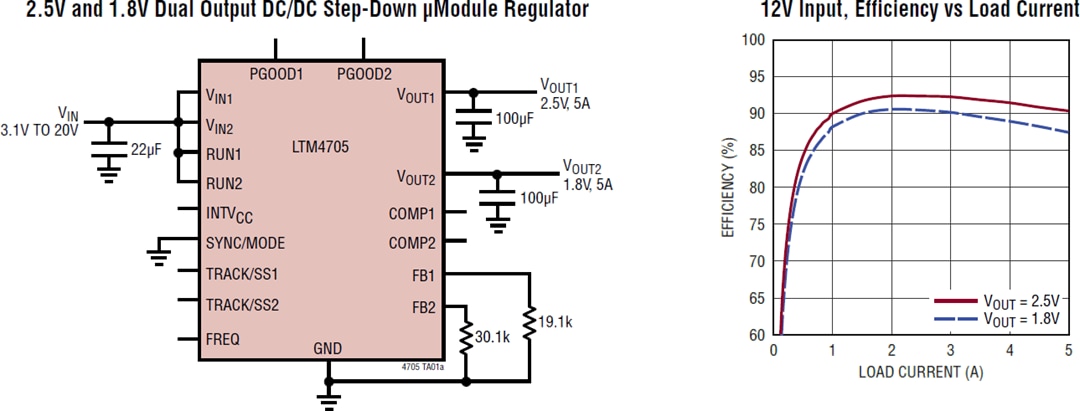

应用电路图 - Analog Devices Inc. LTM4705 DC-DC μModule®稳压器

框图

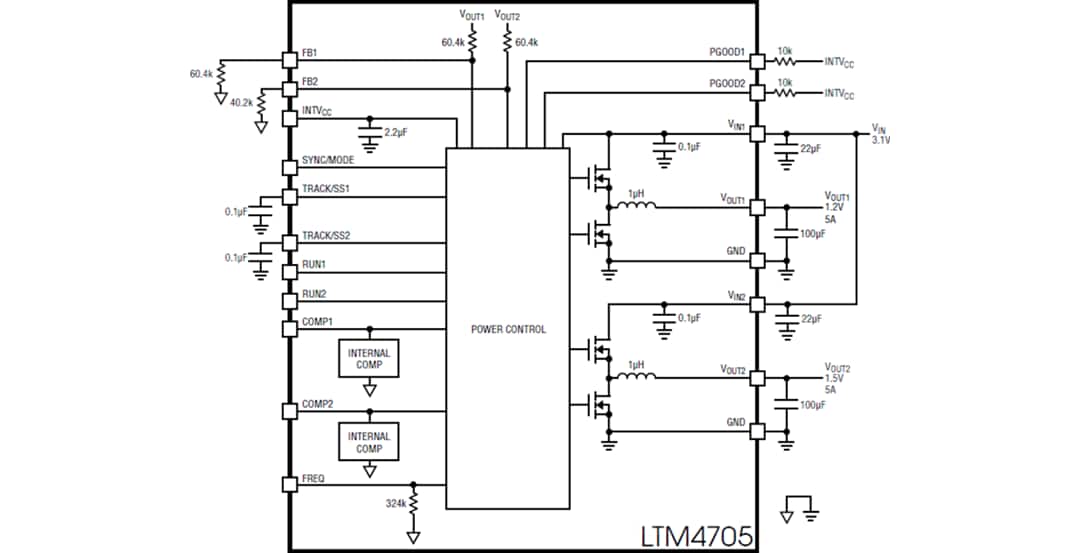

框图 - Analog Devices Inc. LTM4705 DC-DC μModule®稳压器

封装外形

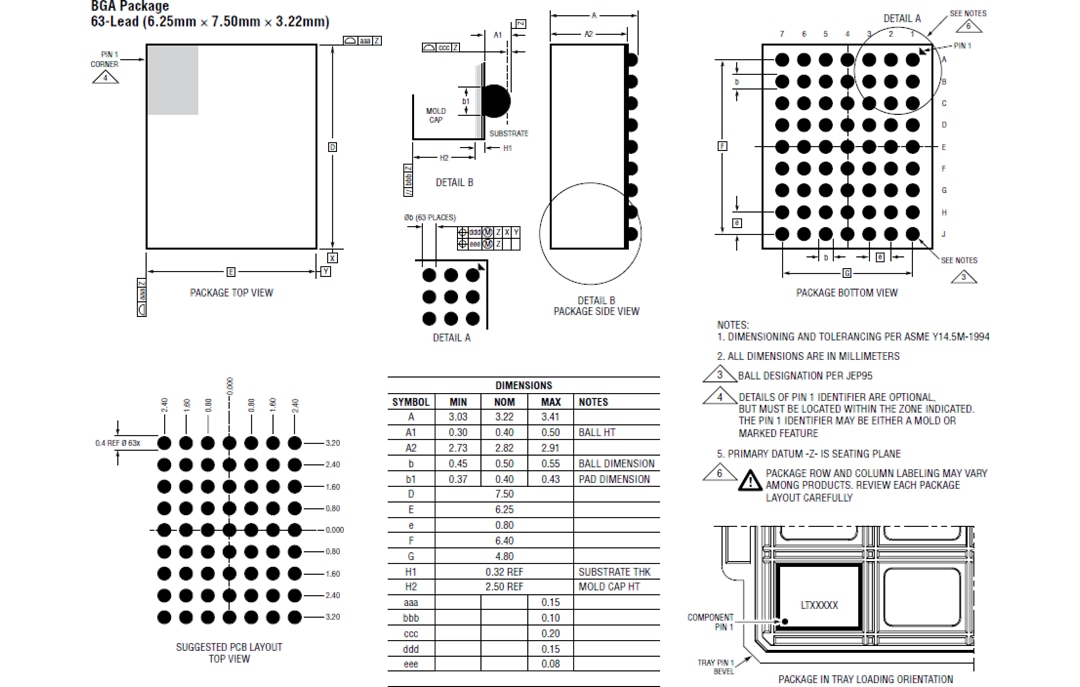

机械图纸 - Analog Devices Inc. LTM4705 DC-DC μModule®稳压器
发布日期: 2021-10-28 | 更新日期: 2022-08-02
