Analog Devices / Maxim Integrated MAX17793 DC-DC转换器

Analog Devices MAX17793 DC-DC转换器是高效率、高电压、同步降压DC-DC转换器，集成了MOSFET。MAX17793的工作输入电压范围为3V至80V，可提供高达3A的电流。该器件还生成从0.6V至90% VIN的输出电压。

Analog Devices MAX17793具有MODE/SYNC引脚，可用于在强制脉宽调制 (PWM) 或开关频率调制 (SFM) 工作模式下编程，并将内部时钟同步到外部时钟。该器件提供使能/输入欠压闭锁 (EN/UVLO) 引脚，用于对转换器开启/关闭的选定输入电压进行编程。该器件还具有软启动 (SS) 引脚，可降低启动期间的浪涌电流。此外，MAX17793还提供一个RESET/TJ 引脚，可用于监控输出电压或裸片温度的状态。裸芯温度监控器使用户能够直接测量硅芯片温度，而不是依赖理论估计，从而创造稳健可靠的电源设计。

特性

  • 减小了解决方案尺寸，降低了成本
  • 无肖特基同步运行
  • 内部补偿元件
  • 全陶瓷电容器、紧凑布局
  • 可调输出范围：0.6V至90% VIN
  • 300 kHz至1.5 MHz可调频率，可实现与外部时钟同步
  • 具有对称IN引脚的EMI
  • 4 mm x 4 mm 18L-FC2QFN
  • 峰值效率：91%（VIN = 48V，VOUT = 5V）
  • 通过开关频率调制 (SFM) 模式提高了轻负载效率
  • 降低功耗
  • 外部偏置输入，可提高效率
  • 裸芯温度监控
  • 在恶劣工业环境中可靠工作
  • 内置断续模式过载保护
  • 可编程软启动
  • 内置输出电压监控，通过RESET/TJ 引脚
  • 可编程EN/UVLO阈值
  • 符合CISPR32 (EN55032) B类传导和辐射排放标准
  • -40°C至+125°C的高工业环境工作温度范围/-40°C至+150°C结温范围

应用

  • 工业、航空电子设备和重型设备
  • 工厂和楼宇自动化
  • 电机控制
  • 通用电源

应用简化框图

应用电路图 - Analog Devices / Maxim Integrated MAX17793 DC-DC转换器

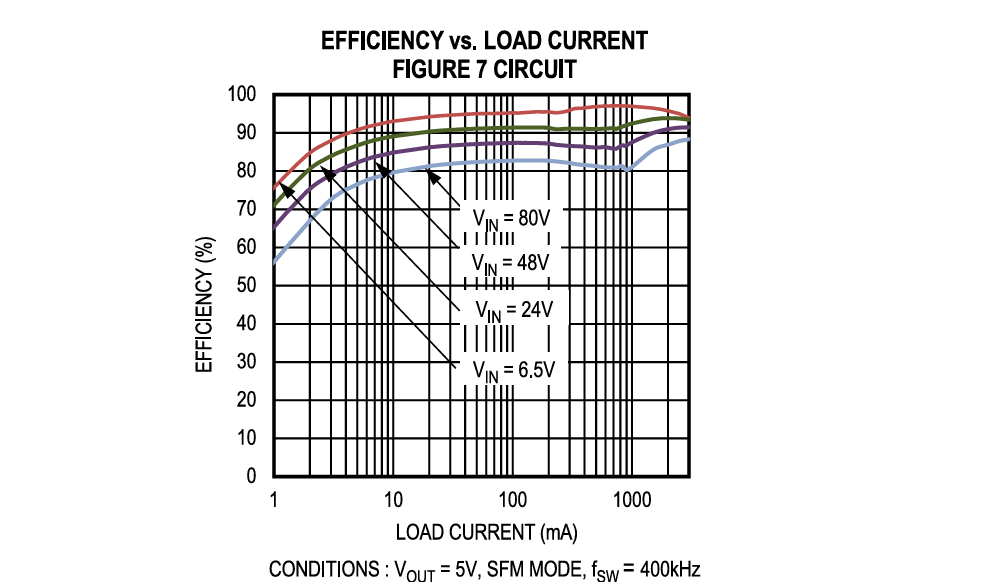

性能图表 - Analog Devices / Maxim Integrated MAX17793 DC-DC转换器
