Analog Devices / Maxim Integrated MAX20846智能功率级IC
Analog Devices/Maxim Integrated MAX20846智能功率级IC设计用于与控制器协同工作，以实现高密度多相稳压器。这些集成了LDO、电流和温度传感器的IC具有300kHz到1.3MHz的切换频率，并提供96.1%的峰值效率。MAX20846 4x6功率级IC包括自我保护功能，如VX短路和过热关断、电源欠压闭锁 (UVLO)、I/O开路/短路和主电源过压闭锁 (OVLO)。这些IC用于人工智能（AI）和机器学习（ML）ASIC、图形处理器、服务器、工作站和企业存储器。
特性
- 空间优化解决方案
- 单片智能功率级
- 相位-电流控制实现热平衡
- 占位面积：24mm2
- 峰值效率：96.1%
- 6相、400kHz、12V VIN、1.8V VOUT
- 开关频率范围：300kHz至1.3MHz
- 通过控制器IC PMBus进行遥测和故障报告
- 精确的温度监控与报告
- 精确的每相电流报告
- Fault _ ID指示并行相位故障类型
- 高级自我保护（随零件型号而异）：
- 升压刷新
- 电源和升压欠压闭锁 (UVLO) 保护
- 快速过流保护
- 电感器饱和保护
- 输入电源过压闭锁 (OVLO) 保护
- VX短路和过热关断
- 上电时VX开路和短路检测
- 启动期间开路/短路引脚检测
应用
- 大电流多相电压稳压器
- VR13、VR13.HC和VR14 CPU
- 网络 ASIC
- 人工智能 (AI) 和机器学习 (ML) ASIC
- 图形处理器
- 服务器、工作站及企业存储
- 通信和网络设备

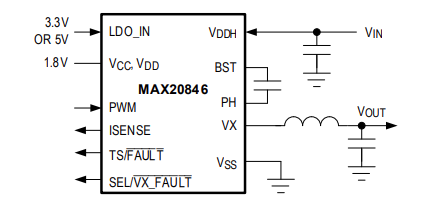

典型工作电路
发布日期: 2024-04-22
| 更新日期: 2024-05-06
