Analog Devices Inc. TMC2211集成步进驱动器
Analog Devices TMC2211集成步进驱动器是一款高性能步进电机驱动器IC，可通过封装引脚进行配置，并提供额外的诊断输出。它结合了基于256微步的先进步进电机驱动器、内置索引器、两个完全集成的65V、3.0A最大H桥以及无耗散集成电流检测（ICS）。Analog Devices的先进StealthChop2斩波器可实现无噪音操作、最大效率和理想的电机扭矩。
高集成度、高能效和小尺寸使得系统能够微型化且可扩展，从而实现经济高效的解决方案。该完整解决方案将学习曲线降至最低，同时提供同类最佳性能。H桥场效应晶体管 (FET) 的阻抗非常低，因此具有高驱动效率，产生的热量也最小。典型总RON（高侧+低侧）为0.31Ω。
在室温条件下、使用四层PCB时，每个H桥的最大RMS电流为2A（VS = 24V）和1.7A（VS = 48V）。由于热限制，适用的RMS电流取决于环境温度、占空因数以及应用的热特性（PCB接地平面、散热器、通风）。每个H桥的最大满量程电流为IFS = 3.0A，可通过连接至IREF的外部电阻器进行设置。该电流定义为嵌入式电流驱动调节电路的最大电流设定值。
特性
- 电压范围：4.5VDC至65VDC
- RON（高侧+低侧）：低至0.31Ω（典型值，TA = +25°C）
- 每个H桥的电流额定值（典型在+25°C时）：
- 2ARMS（2.8A正弦波峰值，VS = 24V时）
- 1.7ARMS（2.4A正弦波峰值，VS = 48V时）
- 全集成无损电流检测
- 步进/方向 (S/D) 接口与MicroPlyer步进插值
- 每步进分辨率256微步数
- StealthChop2静音电机运行
- SpreadCycle是一种高度动态的电机控制斩波器
- 全面保护和诊断
- 过电压保护输出
- 紧凑型5 mm x 7 mm TQFN38封装
应用
- 纺织机、缝纫机和针织机
- 实验室和工厂自动化
- 身份证/卡片打印机
- 液体处理和医疗应用
- 办公自动化和纸张处理
- POS机、按摩椅
- 自动柜员机、现金回收机、票据验证器、现金机
- 闭路电视、安全系统
- 泵和阀门控制
- 定日镜和天线定位
- 舞台照明

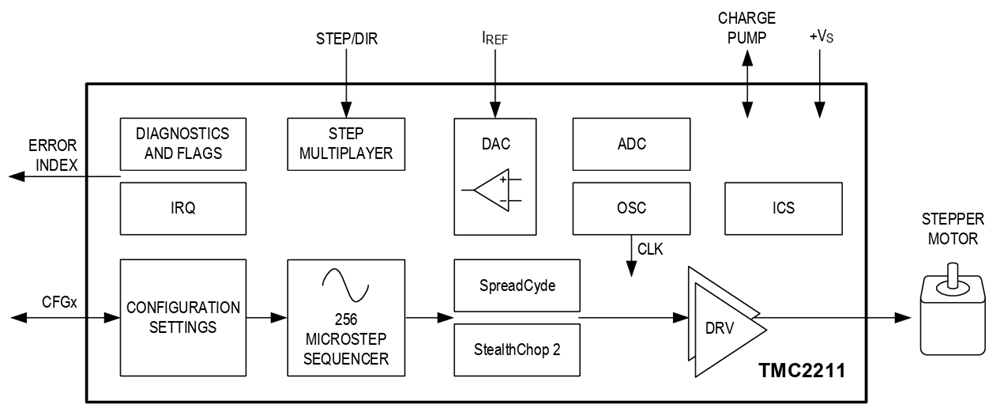

功能图
