Analog Devices / Maxim Integrated TMC2211STEPSTICK 评估板

Analog Devices TMC2211STEPSTICK评估板可以对TMC2211进行简单的首次评估，并提供对其所有功能的完全控制。Analog Devices TMC2211是一款智能引脚可配置的高性能步进电机控制器和驱动器IC。该产品配备了先进的步进电机驱动器，内置256微步分度器，并集成65V、最大3.0A的H桥。此外，其内还包含非耗散型集成电流检测（ICS）。

特性

  • 电压范围：4.5VDC至65VDC（单电源）
  • 每组H桥的典型额定电流 (+25°C)
    • 2ARMS（正弦峰值为2.8A，VS = 24V时）
    • 1.7ARMS（正弦峰值为2.4A，VS = 48V时）
  • 逻辑I/O电源电压：2.2V至5.5V
  • 配置引脚和电阻器

应用

  • 纺织机、缝纫机和针织机
  • 实验室和工厂自动化
  • 身份证/卡片打印机
  • 液体处理和医疗应用
  • 办公自动化和纸张处理
  • POS机、按摩椅
  • 自动柜员机、现金回收机、票据验证器、现金机
  • 闭路电视、安全系统
  • 泵和阀门控制
  • 定日镜和天线定位
  • 舞台照明

必要设备

  • TMC2211STEPSTICK 评估板
  • 兼容电机（例如，Qmot步进电机）
  • 电源
  • 用于与电机和电源接口的电缆
  • 0.64mm引脚插头，间距为2.54mm
  • 1mm至1.5mm平头螺丝刀

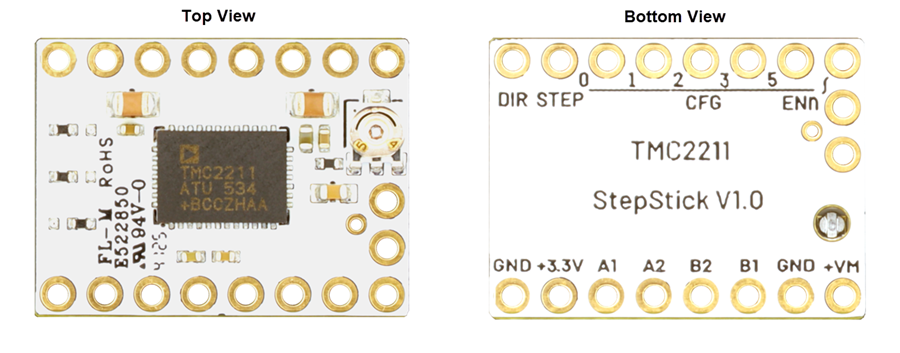

板布局

机械图纸 - Analog Devices / Maxim Integrated TMC2211STEPSTICK 评估板
