Aptiv CCS1充电入口连接系统

Aptiv CCS1充电入口连接系统设计用于电动汽车（ev）充电入口应用，无需复杂的线束布线过程。Aptiv CCS1提供精确的实时温度监测，确保最终用户安全。这些汽车连接器采用简化的可插拔设计，符合SAE J1772/IEC 62196接口要求。CCS1连接器还提供IP6K9K密封和V1 USCAR抗震。

特性

  • 专为电动汽车充电接口应用而设计
  • 可消除复杂的线束布线过程
  • 通过精确的实时温度监测，确保最终用户安全
  • 设计简单，可插拔
  • 可维修的DC防尘盖
  • 符合SAE J1772/IEC 62196接口要求

规范

  • 最大电流：500 A（+85 °C时）
  • 最大直流电压：600VDC
  • 密封级别：IP6K9K
  • 振动水平：V1 USCAR
  • 配接次数：10,000次
  • 插配和拔出力：<>
  • 车辆入口连接器类型
  • 电缆出口方向：左、右、90°或180°
  • 电缆范围
    • 6mm2或16mm2（交流）
    • 70mm2、95mm2或120mm2（直流）
  • 公端子类型
  • 七个端子
  • 非屏蔽
  • 工作温度范围：-40 °C至+85 °C

其他资源

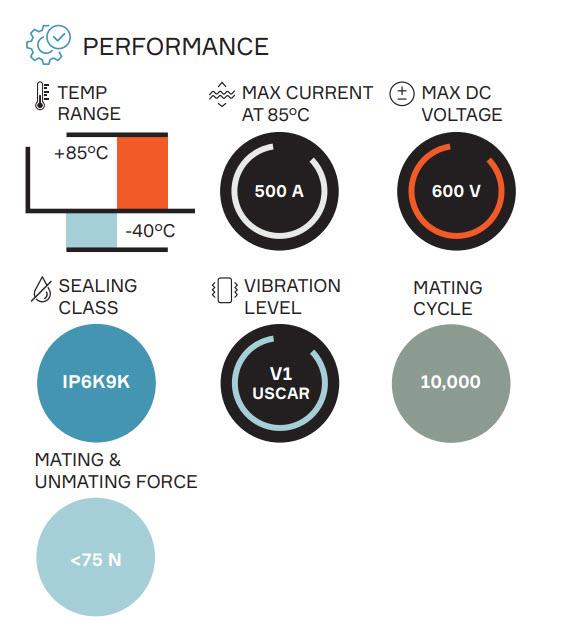

CCS1性能亮点

图表 - Aptiv CCS1充电入口连接系统

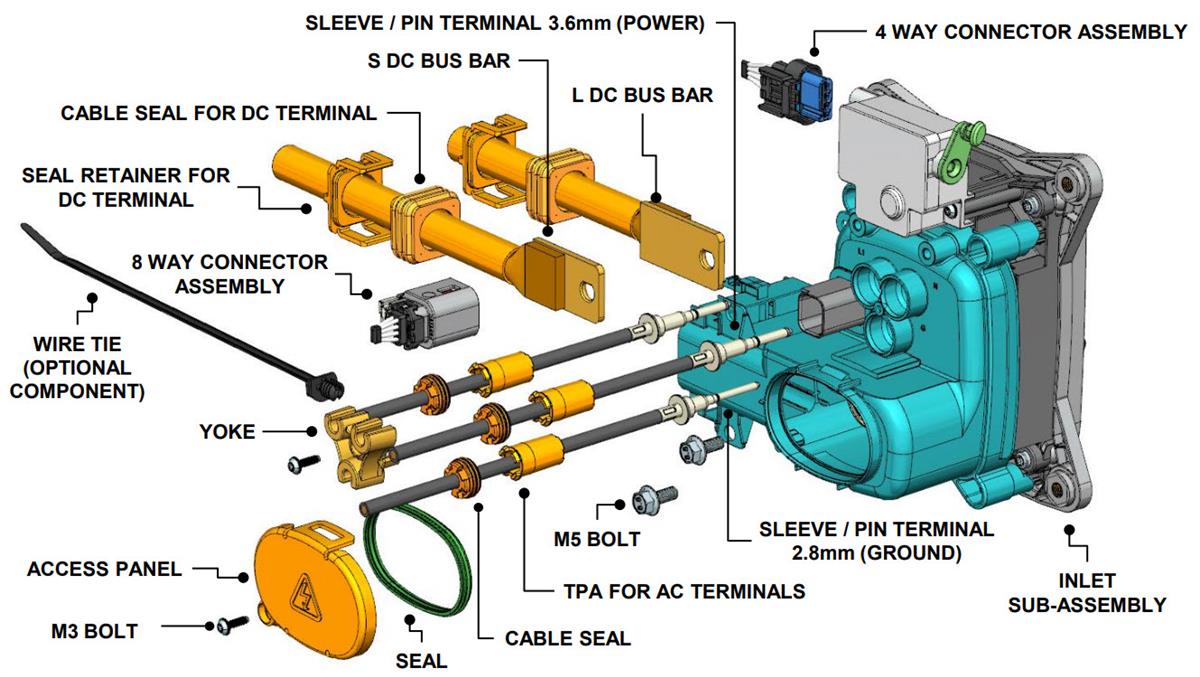

分解图

机械图纸 - Aptiv CCS1充电入口连接系统
