Signal Transformer / Bel HCTC大电流环形扼流圈

Signal Transformer/Bel HCTC大电流环形扼流圈设计用于抑制高频电气噪声，具有高效率和可靠性。该扼流圈采用开放式框架设计，具有大电流能力和出色的EMI抑制能力。HCTC系列具有坚固的载波基座，可实现稳定的垂直PCB安装和固定引脚间距，便于PCB插入。Signal Transformer/Bel HCTC大电流环形扼流圈应用包括开关模式电源(SMPS)用EMI/RFI滤波、LCD面板、计算机、监视器和直流-直流转换器。

特性

  • 坚固的底座，确保垂直安装稳固
  • 引脚间距固定，便于PCB插入
  • 宽额定电感和电流范围
  • 单层绕线线圈
  • 高载流能力
  • 出色的EMI抑制能力

应用

  • SMPS EMI/RFI滤波
  • LCD面板
  • 计算机
  • 显示器
  • 直流-直流转换器
  • 电动汽车充电电源

规范

  • 工作温度范围：-55°C至+105°C
  • 额定电流：1.7A至20A DC
  • 电感：1 mH至50 mH
  • 电介质强度：1500V RMS
  • UL 94V-0级接头

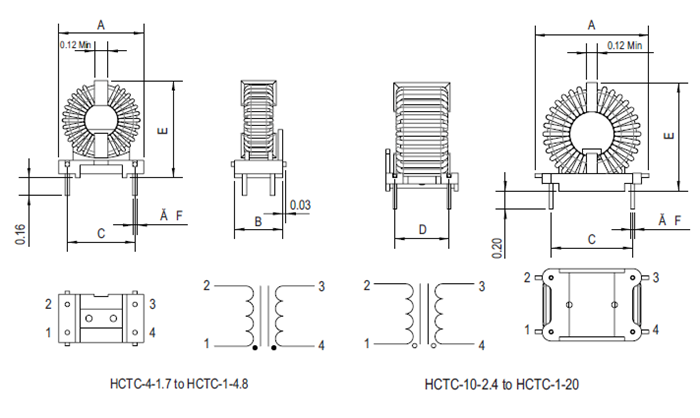

垂直PCB安装

图表 - Signal Transformer / Bel HCTC大电流环形扼流圈
