Bourns AD和SD小型热熔断路器器件
Bourns AD和SD小型热熔断路器 (TCO) 器件是可恢复小型断路器器件，采用先进的过热保护技术。 此系列TCO器件采用高等级耐腐蚀双金属机制，可在潮湿环境中提供更好的耐用性。SD和AD TCO器采用非自动恢复（自保持功能）或自动恢复（非自保持功能）。 此系列TCO器件具有过流保护功能，几乎可以瞬时控制异常、过大电流（高达额定限值）。
SD和AD TCO器件的最大电阻为4mΩ，跳闸温度范围为55°C至150°C，容差为±5°C。这些TCO器件非常适合用于PC、平板电脑、智能手机和移动电源中的加热器、电机、电池组和锂离子电池。
特性
- 微型热熔断路器 (TCO) 器件
- 小主体尺寸
- 过热和过流保护
- 几乎瞬时地控制异常及过量电流（达额定极限）
- 宽范围的温度选项
- 符合RoHS指令
规范
- 最大电阻：4mΩ
- 最小保持电压：8V（25°C时，持续1分钟）
- 最低恢复温度：20°C或40°C
- 最大漏电流：300mA（25℃时）
- 跳闸温度范围：55°C至150°C，容差为±5°C
- 应用温度范围：-40°C至+125°C
应用
- 加热器
- 电机
- 电池组
- PC、平板电脑、智能手机和移动电源中的锂离子电池

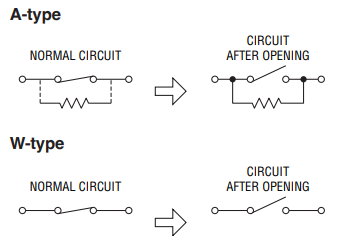

电路图

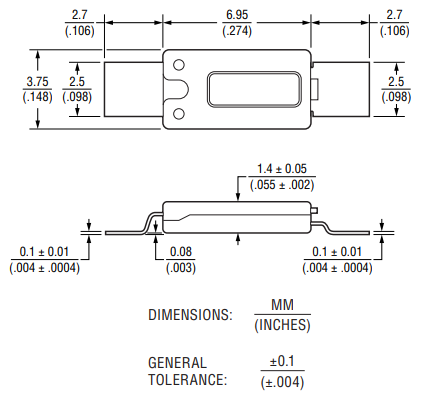

尺寸图（AD小型器件）

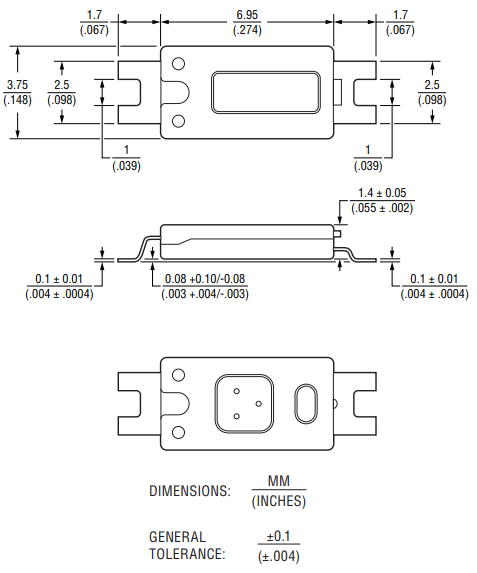

尺寸图（SD小型器件）
