Bourns NX系列热熔断路器 (TCO)

Bourns NX系列热熔断路器（TCO）是大电流微型自恢复器件，采用高额定耐腐蚀双金属机制，可提高潮湿环境中的耐用性。这些器件支持12A至20A的电流能力（60°C时）。NX系列TCO器件具有1.2mΩ 和3mΩ 的典型电阻。这些器件为锂聚合物电池和棱柱形电池提供过流和过热保护。NX系列TCO器件具有77°C、82°C、85°C和90°C的跳闸温度选项，工作温度容差为 ±5°C。这些器件用于手持式和可穿戴电子产品、笔记本电脑、平板电脑和智能手机的电池保护。

特性

  • 更高的耐腐蚀性
  • 大载流能力和小主体尺寸
  • 载流能力比NR系列高40%
  • 瞬时将异常过大的电流控制到十分接近的额定限制值
  • 为锂聚合物电池和棱柱形电池提供过流和过热保护
  • 符合RoHS指令并通过UL认证

规范

  • 最大漏电流：200mA（25°C时）
  • 典型电阻：1.2mΩ和3mΩ
  • 最小保持电压：3V（25°C时，持续1分钟）
  • 最低复位温度：40°C

应用

  • 电池保护：
    • 智能手机
    • 平板电脑
    • 笔记本电脑
  • 手持式和可穿戴电子产品

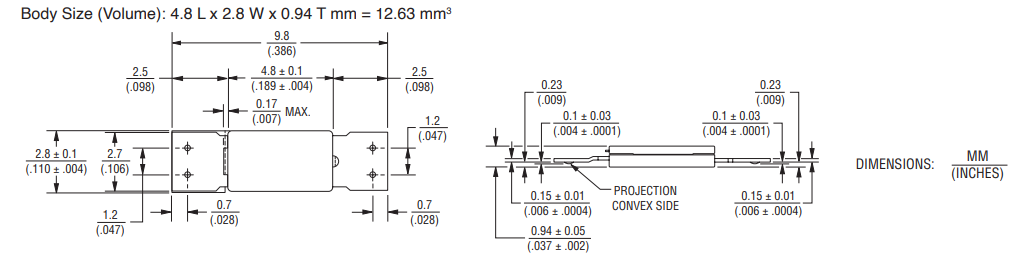

机械图

机械图纸 - Bourns NX系列热熔断路器 (TCO)

其他资源

View Results ( 8 ) Page
物料编号 数据表 最小保持电压 电阻 最大断路电流 最大漏电流 最大电压 额定温度 复位温度
NX77ABB NX77ABB 数据表 3 V 1.2 mOhms 70 A 200 mA 28 VDC / 35 A, 100 cycles + 77 C + 40 C
NX82ABB NX82ABB 数据表 3 V 1.2 mOhms 70 A 200 mA 28 VDC / 35 A, 100 cycles + 82 C + 40 C
NX85ABB NX85ABB 数据表 3 V 1.2 mOhms 70 A 200 mA 28 VDC / 35 A, 100 cycles + 85 C + 40 C
NX90ABB NX90ABB 数据表 3 V 1.2 mOhms 70 A 200 mA 28 VDC / 35 A, 100 cycles + 90 C + 40 C
NX77A1B NX77A1B 数据表 3 V 1.2 mOhms 70 A 200 mA 28 VDC / 35 A, 100 cycles + 77 C + 40 C
NX82A1B NX82A1B 数据表 3 V 1.2 mOhms 70 A 200 mA 28 VDC / 35 A, 100 cycles + 82 C + 40 C
NX85A1B NX85A1B 数据表 3 V 1.2 mOhms 70 A 200 mA 28 VDC / 35 A, 100 cycles + 85 C + 40 C
NX90A1B NX90A1B 数据表 3 V 1.2 mOhms 70 A 200 mA 28 VDC / 35 A, 100 cycles + 90 C + 40 C
发布日期: 2024-03-11 | 更新日期: 2024-05-30
