Bourns PFBR45电力线通信变压器
Bourns pfbr 45 电力线通信 (PLC) 变压器采用紧凑的表面贴装外壳，具有出色的传输特性。Pfbr 45 PLC 变压器设计用于 ST Micro 8500 PLC 片上系统 (SoC)。PFBR45-ST （标准）用于功能绝缘， PFBR45-SP （扩展）用于增强绝缘，工作电压为 400VDC。这些元件具有1.5µH典型漏电感、0.45W额定功率以及-40°C至+125°C工作温度范围。应用包括智能电网、自动抄表、CCTV摄像头、PC家庭网络、街道照明和家居自动化。
特性
- 出色的传输特性
- 使用（工作电压为400VDC）
- PFBR45-ST，用于功能绝缘
- PFBR45-SP，用于增强绝缘
- 紧凑的表面贴装外壳
- 设计用于ST Micro 8500 PLC片上系统 (SoC)
- 湿度灵敏性等级 (MSL) 1级
- 符合EN 62368和EN 61885标准
- 符合RoHS指令
应用
- 智能电网
- 自动抄表（能量、燃气和水）
- PC家用网络系统
- 街道照明系统
- 家居自动化系统
- 闭路电视摄像机
规范
- 初级电感
- 1mH (PFBR45-ST13150S)
- 1.15mH (PFBR45-SP13150S)
- 典型漏电感：1.5µH
- 2µH（最大值，PFBR45-ST13150S）
- 1.3µH（最大值，PFBR45-SP13150S）
- 匝数比：2:1 (±3%) turns ratio
- 最大 DCR 范围： 105 mΩ至 500 mΩ
- 最大绕组电容：30pF（50kHz时）
- 耐压：625VAC至4500VAC
- 额定功率：0.45W
- 温度范围
- 工作温度范围：-40ºC至+125°C（包括自升温）
- 储存温度范围：-40°C至+85°C
- 酚醛线轴
- 铜绝缘线
- 聚酯薄膜带
- 铁氧体磁芯
- 环氧树脂胶
- 磷青铜锡端子
- 锡焊料

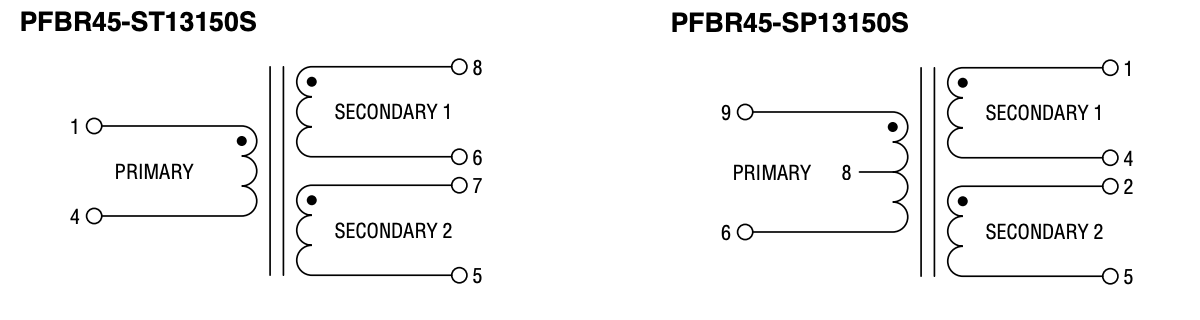

原理图
