Bourns PRS11R 11mm旋转金属轴电位器
Bourns PRS11R 11mm旋转金属轴电位器外形小巧，具有可选瞬时开关、扁平轴类型以及-20°C至+70°C工作温度范围。PRS11R电位器的型号包括水平/后向或垂直/侧向方向、轴长度（15mm、20mm或25mm）、开关配置（无开关或按下瞬时开关）和电阻抽头等特性可选。Bourns PRS11R 11mm旋转金属轴电位器设计用于专业音频和照明应用、低/中等风险医疗*和实验室设备、工业自动化控制以及其他需要可靠电位器的应用。
*Bourns®产品设计并非用于“救命”、“生命关键”或“生命维持”应用，也不用于Bourns®产品失效或故障可能导致人身伤害或死亡的其他任何应用。参见法律免责声明通知： www.bourns.com/docs/legal/disclaimer.pdf。
特性
- THT类型安装
- 旋转周期额定值：15,000次
- 工作温度范围：-20°C至+70°C
- 扁平轴选项
- PC引脚布局，用于电路板安装
- 水平或垂直方向选项
- 可选瞬时开关
- 音频和线性抽头
- 符合RoHS指令
应用
- 专业音频设备
- 专业照明控制台
- 消费类白色家电
- 低/中等风险医疗和诊断设备
- 测试与测量设备
- 通信设备
- 实验室设备
- 工业自动化控制
规范
- 电气规格
- 标准电阻范围：5kΩ至250kΩ
- 标准电阻容差
- R<250kΩ±20%
- R=250kΩ±30%
- 最大残余电阻：0.4%
- 250VDC时的最小绝缘电阻：100MΩ
- 最小介电耐压：300VAC（海平面）
- 额定功率：0.05W
- 最大滑动噪声：100mV
- 环境条件
- 温度范围
- 工作温度范围：-20°C至+70°C（-4°F至+158°F）
- 储存温度范围：-40°C至+70°C（-40°F至+158°F）
- 焊接
- +260°C波峰焊，持续3秒
- +350°C手动焊接，持续3秒
- 防护等级：IP44
- 温度范围
- 机械规格
- 最大机械角度：300°±10°
- 扭矩
- 运行：20gf-cm至250gf-cm（忽略启动扭矩）
- 运行最大值：3kgf-cm
- 停止强度最小值：3kgf-cm
- 旋转寿命最小值：15000次
- 开关寿命：20,000次（最小值）
- 1个扁平垫圈和1个六角螺母，螺纹套管型号随附
- 开关
- 按下导通瞬时SPST开关类型
- 电阻负载额定功率：10mA（5VDC时）
- 开关行程：0.5mm ±0.4mm
- 开关执行力：600gf ±300gf
- 最大接触电阻：100mΩ

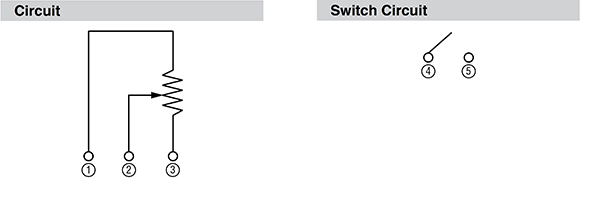

电路信息
