Bourns SM91604L LAN千兆位以太网变压器
Bourns SM91604L LAN千兆位以太网变压器是一款单端口变压器，设计用于通过增强型绝缘满足千兆位以太网通信要求。该变压器具有0.35μH最大漏电感 (100kHz/0.1V) 4680VDC隔离电压、800V工作电压和8mm最小爬电距离。SM91604L变压器的工作温度范围为-40°C to 105°C，符合RoHS指令。该变压器包括用于以太网应用噪声抑制的共模扼流圈。SM91604L变压器用于白色家电和工业4.0应用。
特性
- 设计用于满足千兆位以太网要求
- 工作电压：800V
- 8mm最小爬电和间隙
- 最大漏电感 (100kHz/0.1V)：0.35μH
- 耐压：4680VDC
- 工作温度范围：-40°C至+105°C
- 湿度灵敏性等级 (MSL-1)
- 增强型绝缘，符合IEC 60664-1和IEC 62368-1标准
- 符合RoHS指令
应用
- 白色家电
- 工业4.0
相关变压器
Bourns 电信用变压器
LAN变压器、SMD片式电感器、功率扼流圈、芯片磁珠、片式磁珠阵列等。
机械图

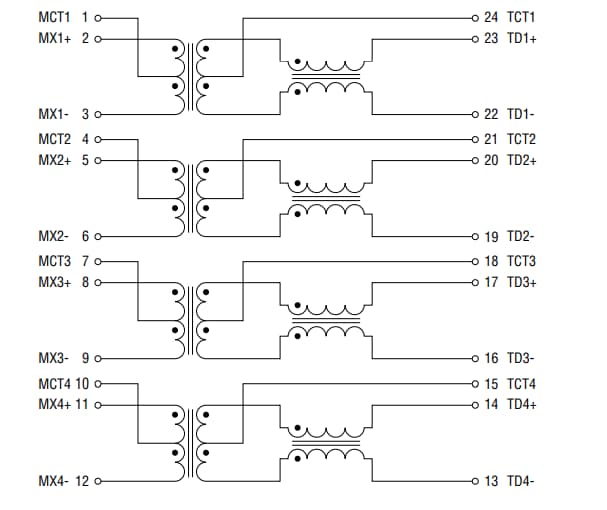

电气原理图
发布日期: 2023-10-19
| 更新日期: 2023-11-02
