Broadcom ACHS-719x电流传感器IC
Broadcom ACHS-719x电流传感器IC是基于霍尔效应的完全集成隔离式线性电流传感器器件系列中的一员。 这些器件设计用于工业、商业和通信系统中的AC或DC电流检测。ACHS-719x电流传感器IC包含一个精确的低偏移线性霍尔电路，铜导电路径位于芯片表面附近。流过该铜导电路径的施加电流可产生磁场，在该磁场中，差分霍尔传感器会转换成比例电压。通过靠近霍尔传感器的磁信号，在整个工作环境温度范围内优化电流传感器IC精度。
该IC具有0.7mΩ（典型值）内部导体电阻、低噪声模拟信号路径，以及极其稳定的输出失调电压。这些电流传感器IC采用5V单电源供电，工作温度范围为-40°C至+110°C。ACHS-719x IC采用紧凑型表面贴装SO-8封装，符合全球监管安全标准。典型应用包括电动自行车、电机相位/导轨电流检测、太阳能逆变器、充电器/转换器和开关电源。
特性
- 输出电压与AC或DC电流成正比
- 电源电压的比例输出
- 5V单电源操作
- 内部导体电阻：0.7mΩ（典型值）
- 检测电流范围：±10A至±50A
- 输出灵敏度范围：40mV/A至185mV/A
- 低噪声模拟信号路径
- 极其稳定的输出失调电压
- 器件带宽通过滤波器引脚设置，80kHz典型带宽，带1nF滤波电容器
- 经过工厂预设，精度高
- 近零磁滞
- 工作TA 上的最大输出误差为±6.0%
- 共模瞬态抑制：大于25kV/μs
- 工作温度范围：-40 °C至+110 °C
- 小尺寸、薄型SO-8封装
- 通过UL/cUL和IEC/EN 62368-1 (Viorm = 567Vpeak) 认证
- 隔离电压：3kVrms，持续1分钟
应用
- 低功耗逆变器电流检测
- 电动自行车
- 电机相位和供电轨电流检测
- 太阳能逆变器
- 充电器和转换器
- 开关电源
应用电路

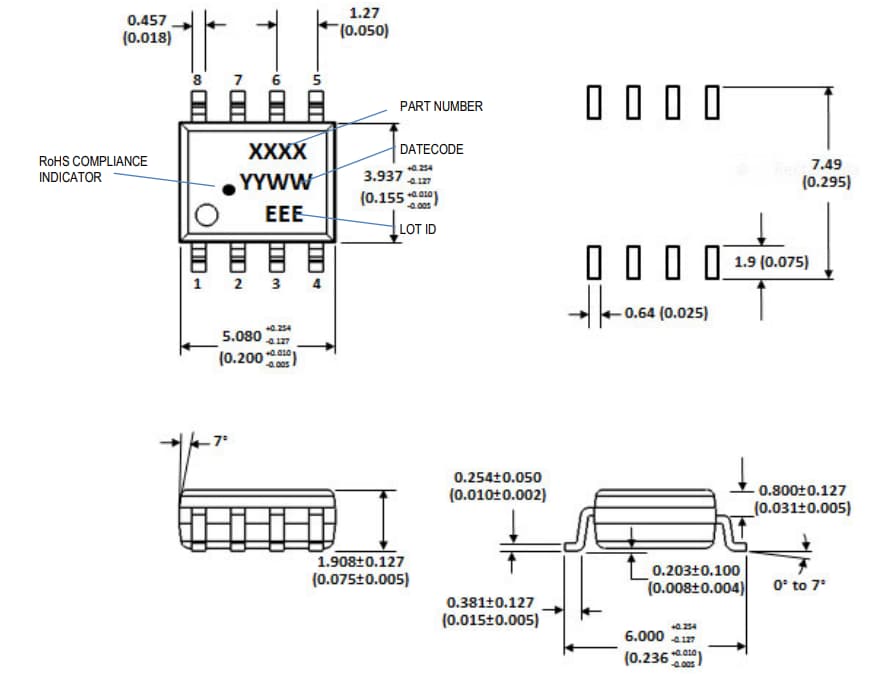

尺寸
