Broadcom ACNT-H87x电压传感器
Broadcom ACNT-H87x电压传感器是光隔离放大器，设计用于电压检测。这些电压传感器采用5V单电源供电，具有良好的线性度。这些ACNT-H87x传感器具有高电平有效关断引脚和1GΩ输入阻抗，在0V至2V输入电压范围内工作。ACNT-H87x传感器采用紧凑型、自动插入式、SO-8封装，具有15mm爬电距离和14.2mm电气间隙。这些电压传感器采用电阻分压器，可以调节DC-link电压，以适应电压传感器的输入范围。在光隔离栅的另一侧产生与输入电压成比例的差分输出电压。典型应用包括交流和伺服电机驱动器中的隔离电压检测、隔离传感器接口以及数据采集系统中的信号隔离。
特性
- 高级Σ-Δ调制技术
- 单位增益1V/V、±0.5%高增益精度 (ACNT-H87B)
- 输入阻抗：1GΩ
- 标称输入范围：0V - 2V
- 低增益漂移：-35ppm/ºC
- offset voltage drift
- 非线性度：0.1%（最大值）
- 高电平有效关断引脚
- 高带宽：100kHz
- 输出宽电源电压范围：3V - 5.5V
- 工作温度范围：-40°C至110°C
- 共模瞬态抑制：15kV/μs
- 紧凑型、自动插入式、15mm、加长SO-8封装
应用
- 交流和伺服电机驱动器中的隔离电压检测
- 太阳能逆变器和风力发电机逆变器中的隔离式直流总线电压检测
- 隔离传感器接口
- 数据采集系统中的信号隔离
- 通用电压隔离

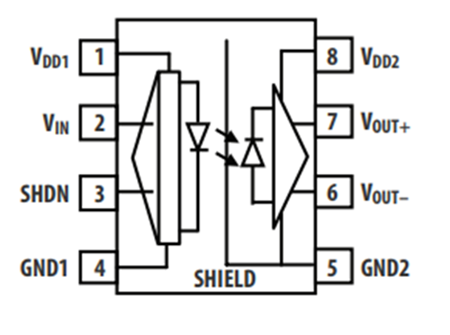

ACNT-H87x功能图
逆变器中的ACNT光耦合器
牵引中的ACNT光耦合器
