Broadcom ACPL-K43CT和ACPL-K44CT R2Coupler™光耦合器
Broadcom ACPL-K43CT和ACPL-K44CT车规级R2Coupler™光耦合器采用八引脚微型占位面积，专为汽车应用而设计。这款单通道、耐高温、高CMR、高速数字光耦合器采用延展型SO-8封装结构，与标准表面贴装工艺兼容。ACPL-K44CT是ACPL-K43CT的双通道等效器件。
Broadcom ACPL-K43CT和ACPL-K44CT数字光耦合器在发射二极管和集成光子检测器之间使用绝缘层，以提供输入和输出之间的电气绝缘。光电二极管偏置和输出晶体管集电极的连接分开，减少了基极-集电极电容，将速度比传统光电晶体管耦合器的提高多达一百倍。
Broadcom R2Coupler隔离器件可实现增强型绝缘和可靠性，从而产生安全的信号隔离，这一点在汽车和高温工业应用中至关重要。
特性
- 适用于汽车应用的耐高温可靠数字接口
- 极低驱动状态反馈（IF=0.8mA或1.5mA）
- 高共模抑制能力：30kV/μs（典型值，VCM=1500V时）
- 紧凑可自动插件的加长SO8封装
- 符合AEC Q100 1级测试要求
- 高速：1MBd
- 宽工作温度范围：-40 °C至+125 °C
- 低传播延迟：1μs（最大值，IF=10mA时）
- 全球安全认证
- UL 1577认证：5kVRMS/1分钟
- CSA批准
- IEC/EN 60747-5-5
应用
- 用于直流-直流转换器和电机逆变器的汽车级IPM驱动器
- 状态反馈和唤醒信号隔离
- CAN总线和SPI通信接口
- 高温数字信号/模拟信号隔离
规范
- 平均正向输入电流：20mA
- 峰值正向输入电流：40mA
- 反向输入电压：5V
- 输入耗散功率：30mW（每通道）
- 输出功率耗散：100mW
- 平均输出电流：8mA
- 峰值输出电流 16 mA
- -0.5 V至+30 V电源电压
- 20 V 输出电压
- 铅锡焊接时间：10s/260°C
功能图

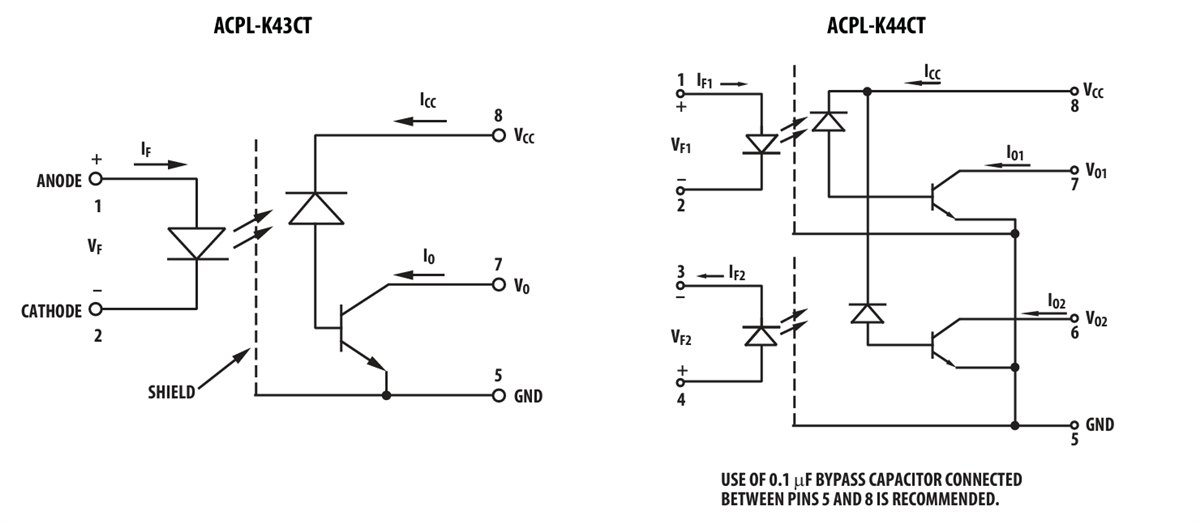

原理图

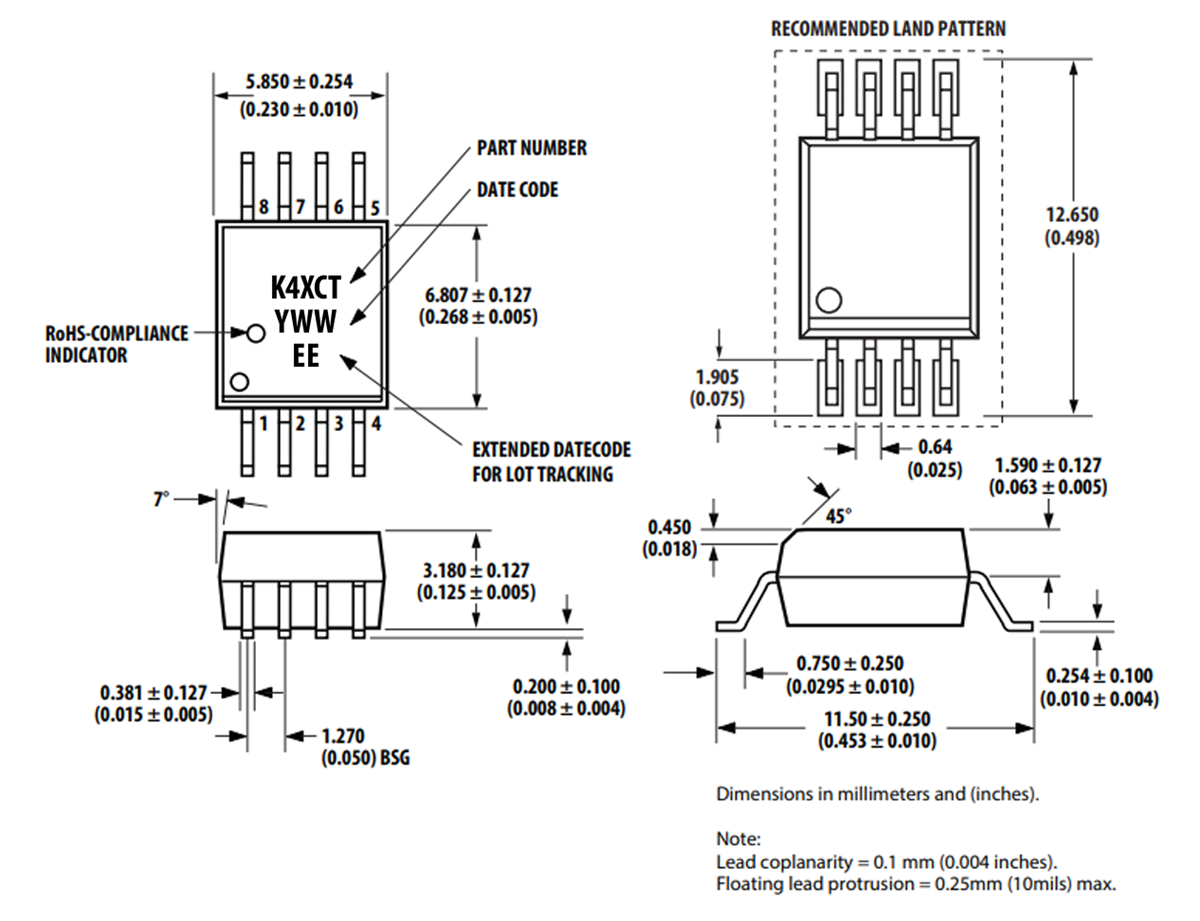

封装外形尺寸 (mm)
