Broadcom ACPL-K70A/K73A高速光耦合器

Broadcom ACPL-K70A/K73A高速光耦合器是采用LED和集成高增益光电检测器的高增益系列耦合器。这样即可在输入和输出之间实现超高电流传输比。这些光耦合器具有用于光电二极管和输出级的独立引脚，可实现LVTTL兼容饱和电压和高速运行。VCC 和VO 端子连接在一起，以实现传统的光敏达林顿效果。这些ACPL-K70A/K73A光耦合器具有低输入电流、大电流增益、低功耗，基极接入支持增益带宽调整。

ACPL-K70A/K73A光耦合器是表面贴装器件，采用行业标准加长SOIC-8占位。该加长SOIC-8不需要在PCB上设通孔。ACPL-K70A/K73A高速光耦合器非常适合用于LVTTL/LVCMOS或其他低功耗应用。

特性

  • 低功耗
  • 高电流传输比
  • 加长SO-8封装
  • LVTTL/LVCMOS兼容输出
  • 基极接入支持增益带宽调整

安全

  • 通过UL1577认证（5000VRMS 持续1分钟）
  • CSA批准
  • 针对增强绝缘的IEC 60747-5-5认证

应用

  • EIA RS-232C/low输入电流线路接收器
  • 低功耗系统（接地隔离）
  • 线路电压状态指示器
  • 低输入功耗

规范

  • 电源电压范围VCC ：3.3V至18V
  • 正向输入电流范围IF(ON) ：0.04mA至12mA
  • 工作温度范围：-40 °C至+105 °C
  • 正向输入电压VF(OFF) ：0.8V
  • 输出电流IO(AVG) ：25mA

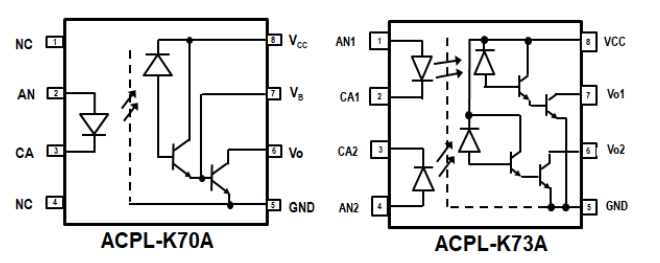

功能框图

框图 - Broadcom ACPL-K70A/K73A高速光耦合器

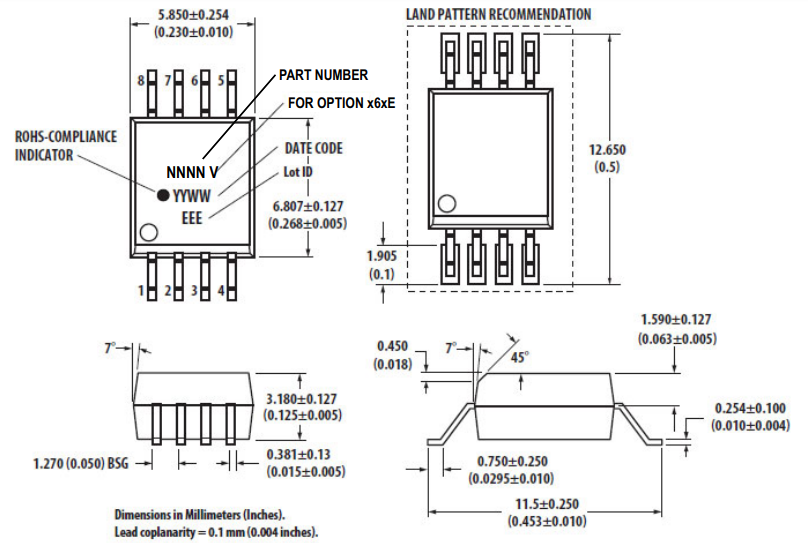

封装外形图纸

机械图纸 - Broadcom ACPL-K70A/K73A高速光耦合器

应用说明
