Broadcom ACPL-M417T光耦合器
Broadcom ACPL-M417T光耦合器是单通道、低速、高增益汽车用晶体管输出光耦合器。这些光耦合器设计用于低功耗操作，LED工作驱动电流低至0.3mA，适用于低速信号传输。由于集电极暗电流低，在不使用时几乎不消耗任何电流。ACPL-M417T光耦合器符合AEC-Q101标准，采用节省空间的紧凑型表面贴装SO4封装。这些光耦合器在输入和输出通道之间提供4kVRMS的隔离电压。ACPL-M417T光耦合器采用增强型绝缘，可靠性高，有利于在汽车和高温工业应用中提供安全的信号隔离。这些光耦合器非常适合用于电动汽车 (EV) 动力传动系统、DC-DC转换器、EV/PHEV充电器、暖通空调和故障报告模块。
特性
- 单通道和低速光耦合器
- 符合AEC-Q101
- 汽车温度范围：-40°C至125°C
- 适用于整个温度范围
- 集电极-发射极击穿电压BVCEO ：80V（最小值）
- 低驱动电流（IF）：0.3mA
- CTR范围小
- SO4封装，爬电距离和电气间隙为5mm
- 监管机构认证：
- 1分钟的持续时间内一直保持4kVRMS的隔离（符合UL1577标准）
- 通过CSA认证
- IEC/EN 60747-5-5 VIORM = 567VPEAK
应用
- 电动汽车 (EV) 动力传动系统
- DC-DC转换器
- EV/PHEV充电器
- HVAC
- 故障报告模块
功能图

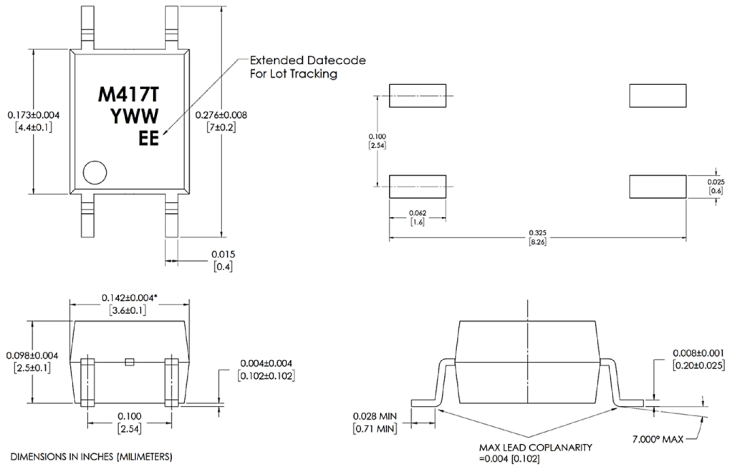

封装外形图纸
发布日期: 2024-03-11
| 更新日期: 2024-03-22
