Broadcom AEAT-901x-S06绝对磁性套件编码器
Broadcom AEAT-901x-S06绝对磁性套件编码器是高性能器件，可检测绝对角度位置，以获得精确的位置反馈。这些编码器具有10位至18位分辨率封装选项，可满足各种应用需求。借助磁性套件编码器外壳，可轻松组装并集成到用户应用中。宽工作温度范围：-40°C至+125°C，可确保在极端工作温度下保持最高性能。AEAT-901x-S06编码器可耐受油污，非常适用于工业自动化应用。
三线同步串行接口 (SSI) 以二进制格式提供绝对位置数据。该编码器兼容各种工业自动化应用，可与5V单电源输入搭配使用。此外，Broadcom AEAT-901x-S06绝对磁性套件编码器采用小尺寸封装，帮助设计工程师轻松设计和集成空间受限的应用。
特性
- 10、12、14、16或18位分辨率
- 非接触式传感技术
- 宽温度范围：-40°C至+125°C
- 绝对角度位置检测
- 典型的代码单调性错误= ±1 LSB
- 小尺寸（ø23mm x 19mm高，6mm轴）。
- 同步串行接口（SSI）输出，用于绝对位置数据（二进制格式）。
- 5VDC 单电源
- 简单组装，无需信号调整
- 通过PCB直接连接
- 符合RoHS指令
应用
- 机器人技术和自动化装配线
- 机床、切割、馈送长度，以及指引输送机
- XY工作台和光学扫描器
- 测量仪表、计量、配药和医疗
规范
- 最大读出量频率≤10MHz
- 最大电源电流：26mA，23mA（典型值）
- 最大输出电流：4mA
- 时间
- 激活的最大数据输出（逻辑高电平）：100ns
- 有效最大数据输出：375ns
- 三态最大数据输出：100ns
- 采样率：9.90kHz到10.94kHz（绝对输出）
- 最大开机时间：10ms
- 线性
- 最大积分非线性：±0.8°，±0.3°（典型值）
- 微分非线性
- 10位：±0.176°
- 12位：±0.044°
- 14、16和18位为±0.02°。
- 封装
- 转轴径向跳动：±0.08mm
- 转轴TIR：0.05mm
- 机械速度：12,000rpm
- 轴直径：6mm (+0/-0.01mm)
- 0.104g-cm2 转动惯性
- 轴长度：8.5mm (±1.0mm)
- M2 x 0.4mm x 8mm安装螺丝尺寸 [内六角头螺钉，螺纹ø3.8mm (±0.18mm)]
- 0.6lb/inch建议螺钉扭矩
- 2mm编码器底板厚度
- ±0.13螺栓圈
- 8kV ESD免疫力
- 机械耐久性
- 10Hz到500Hz，5G振动（操作）条件下。
- 200G冲击下为6ms

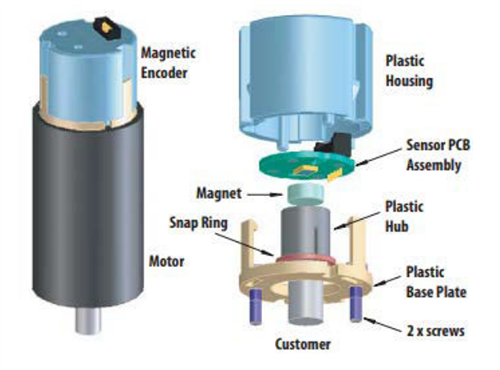

扩展视图
