Broadcom AEDR-9930E 3通道反射式光学编码器
Broadcom AEDR-9930E 3通道反射式光学编码器提供数字差分A、B和I输出的可选和可编程选项。AEDR-9930E数字编码器模式提供双通道 (AB) 正交数字输出和第三通道数字指数输出。
Broadcom AEDR-9930E编码器与大多数信号处理电路的接口输出兼容。因此，AEDR-9930E能够轻松集成和灵活设计到现有系统中。
该器件设计用于在-40°C至+115°C的温度范围内工作，非常适合用于商业、工业和汽车末端应用。编码器包含一个LED光源和光电检测电路，采用5.00mm ×5.00mm ×1.05mm (LxWxH) 单封装。AEDR-9930E的小尺寸允许其在广泛的微型商业应用中使用，其中尺寸和空间是主要关注的问题。
特性
- 数字输出选项：三通道差分或TTL兼容；双通道正交 (AB) 数字输出用于方向感知和第三通道，索引数字输出
- 多种内置插值器可供选择，具有1倍至10倍、12倍、14倍、15倍、16x、18x、20倍、25倍、32x、50倍、64x、80倍、100倍、128倍、160倍、256倍至512倍及其他用户可编程插值系数
- SPI可编程插值器 (1x至1024x)
- 5.0mm ×5.0mm ×1.05mm (LxWxH) 表面贴装无铅封装
- 工作电压：3.3V和5.0V电源
- 内置LED电流调节
- 宽工作温度范围：-40°C至+115°C
- 高编码分辨率：397LPI（每英寸线数）或15.63LPmm（每毫米线数）
应用
- 闭环步进电机
- 小型电机和执行器
- 工业打印机
- 机器人
- 读卡器
- 云台变焦 (PTZ) 摄像机
- 便携式医疗设备
- 光度设备
- 线性级

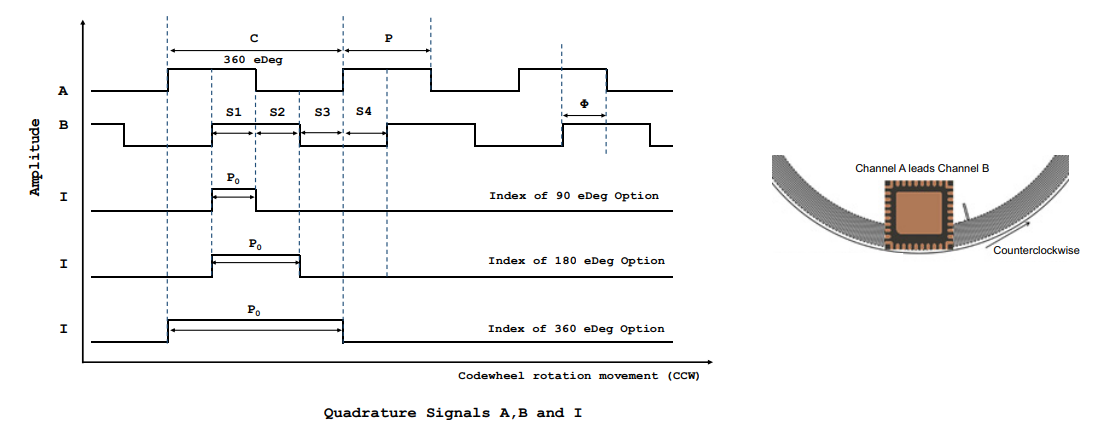

输出波形
