Broadcom AFBR-S6EPY eZPyro™热释电红外传感器

Broadcom® AFBR-S6EPY eZPyro™热释电红外 (IR) 传感器是薄膜数字热释电传感器， 将具有高度可配置的电子集成的高品质传感器结合在一起。这些热释电SMD传感器具有高灵敏度和快速响应时间，可确保快速准确检测气体/火焰。这些热释电红外传感器还具有超低功耗、睡眠模式、信号唤醒、快速接通、开放式API和EMI抑制等特性。这些传感器通过行业标准I2C进行通信，可实现与微控制器的即插即用连接，并可轻松调谐和校准。

AFBR-S6EPY12111B和AFBR-S6EPY12121B传感器位于分线PCB上。AFBR-S6EPY12111B传感器采用刚性或柔性连接，便于原型设计，配有5μm长通滤波器。AFBR-S6EPY12121B是一款开箱即用的传感器读数工具，配有2.2μm长通滤波器，滤波器带宽范围为2.5μm至6μm。典型应用包括气体检测、火焰检测、运动检测和手势识别。

特性

  • 小型SMD封装
  • 响应速度快
  • 通过集成功能降低系统成本
  • 通过I2C总线接口和菊花链传感器实现即插即用连接
  • 超低功耗、睡眠模式和信号唤醒
  • 完全可配置的独立通道
  • 缩短发射器导通时间，从而降低系统功耗
  • 高动态范围，支持检测远近距离的大小火焰
  • 高品质薄膜传感器元件，响应时间短、灵敏度高，通过较低的红外源占空比进一步降低系统功耗
  • EMI抑制
  • 广泛的开发支持生态系统
  • 开放式API
  • 丰富的开发工具

规范

  • 电气特性：
    • 电源电压范围：1.75V至3.6V
    • 电源电流：1μA至23μA（典型值）
    • 15位ΔΣ ADC (1ksp)
    • 工作温度范围：-40°C至85°C
  • 传感器特性：
    • 滤波器孔径：d= 1.65mm
    • 元件尺寸：0.64mm2 x 0.64mm2
    • 时间常数:10ms（10Hz至20Hz峰值）

应用

  • 气体检测：
    • CO2、CO、CH4、NO、麻醉剂、制冷剂和废气
  • 火焰检测：
    • 来自碳氢化合物或氢火焰的CO2和H2O气体
  • 食品和油脂分析：
    • 糖、蛋白质、脂肪、碱和酸值
  • 运动检测
  • 手势识别

单器件框图

框图 - Broadcom AFBR-S6EPY eZPyro™热释电红外传感器

电路图

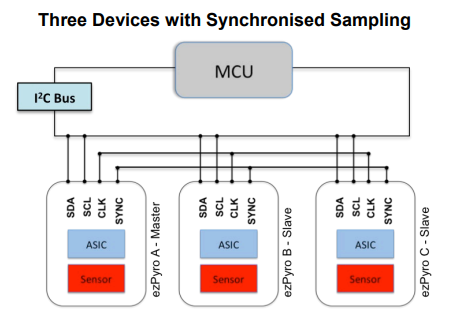

应用电路图 - Broadcom AFBR-S6EPY eZPyro™热释电红外传感器

相关套件

Broadcom AFBR-S6DPYEFL01 ezPyro SMD评估套件

薄膜数字 (SMD) I²C热释电传感器（用于火焰检测）。
