Broadcom AR25反射式绝对单圈编码器
Broadcom® AR25 25位反射式绝对单圈编码器是一款微型绝对编码器ASIC，旨在满足空间受限应用日益增长的需求。AR25系列采用先进的反射式光学编码理论，其校正算法能够实现磁编码器无法达到的高位置精度。
AR25编码器是一种单芯片解决方案，具有适应30mm至60mm不等的总直径的灵活性。AR25还支持直径高达30mm的通孔解决方案。用户可编程分辨率为15位至25位单圈绝对输出。此外，AR25还提供差分模拟正弦/余弦或数字增量ABIUVW 信号，具有可配置的CPR和极对。AR25还具有先进的自动校准功能，简化了集成到用户终端系统中的过程。
AR25系列还支持与Broadcom专有的无电池能量采集多圈 (EHMT) 解决方案集成。此外，专用MT接口端口也支持其他多圈解决方案，例如基于齿轮和电池备用电源的解决方案。在电源方面，ASIC支持3.3V或5V双模式工作电压，适用于手持式和便携式设备应用。工作温度范围为-40°C至125°C，非常适合大多数工业应用。
为了提高用户系统设计的灵活性，AR25提供了用户可选择的各种协议。可用协议包括编码器串行链路 (ESL) 或RS-485半双工协议、SSI、BiSS-C和SPI 4-wire。
特性
- 6mm × 6mm × 1.05mm (长 x 宽 x 高) 微型表面贴装QFN封装
- 用户可编程的绝对分辨率为15位至25位
- 用户可编程的增量输出 (ABI) 分辨率范围为1 CPR至220 CPR
- 用户可编程的换向信号 (UVW) 范围为1至32极对
- -40°C至125°C的宽温度范围，适用于大多数工业操作
- 3.3V和5V双模式工作电压，可用于手持设备和便携式设备应用
- 多圈集成（EHMT、齿轮或电池备份）
- 光学半径 (ROP) 灵活性（盲孔或通轴应用）
- 内置线路收发器，具有可选择的驱动能力
- 一键式恒定速度自动精度校准
- 可选通信协议
- RS485 (2.5/5/10Mb/s)
- ESL (2.5/5/10Mb/s)
- SSI 2-wire（高达10MHz）
- SPI 4-wire（高达10MHz）
- BiSS-C（高达10 MHz）
- 外部存储器支持高达128Kb
- 内置温度传感器
- 符合RoHS标准
应用
- 机器人自动化和工程
- 工厂自动化和无人机
- 医疗和牙科设备
- 高精度便携式和手持设备
- 微型电机、伺服电机和线性执行器
- 轴式电机、齿轮电机和减速器
数据手册

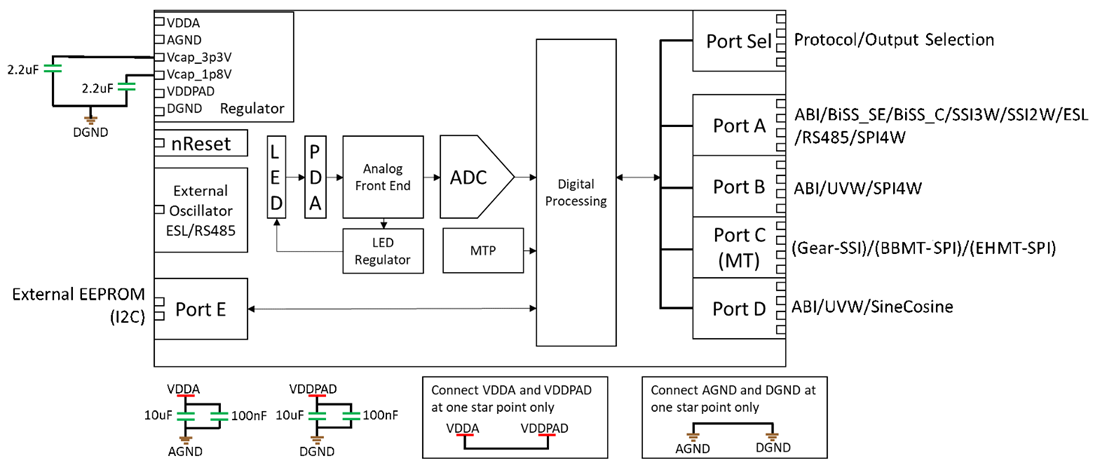

方框图
