Broadcom AS22系列套件编码器解决方案
Broadcom AS22系列套件编码器解决方案尺寸紧凑，总直径为22mm，高度为10.9mm，适用于空间受限的应用。AS22系列涵盖各种增量分辨率（360cpr至2048cpr），以满足市场对高精度应用不断增长的需求。该编码器提供A和B通道的增量数字信号输出，以及每转一次的数字索引脉冲，以实现归位定位操作。该三通道解决方案配备可选的RS422兼容差分输出，可在通过电缆传输信号时提供较高的传输噪声抗扰度。
该编码器设计用于在-20°C至+100°C的工作温度范围内工作，以满足各种工业应用需求。AS22系列的设计简单易用。该套件解决方案采用便于安装的设计，无需繁琐的对齐过程。
特性
- 尺寸紧凑：Ø22 × 10.9mm
- 5V工作电压
- 工作温度范围：-20°C至+100°C
- 增量A、B和索引通道
- TTL和RS422兼容差分输出
- 360cpr至2048cpr
- 轴直径从2mm到1/4"
- 空间间隙公差为Ø0.15mm
- 允许的电机轴轴向间隙为±0.25mm
- 安装简便
- 符合Rohs指令
应用
- 工业自动化和机器人技术
- 工业缝纫和纺织机械
- 步进电机/伺服电机
- 工厂自动化
Additional Resources

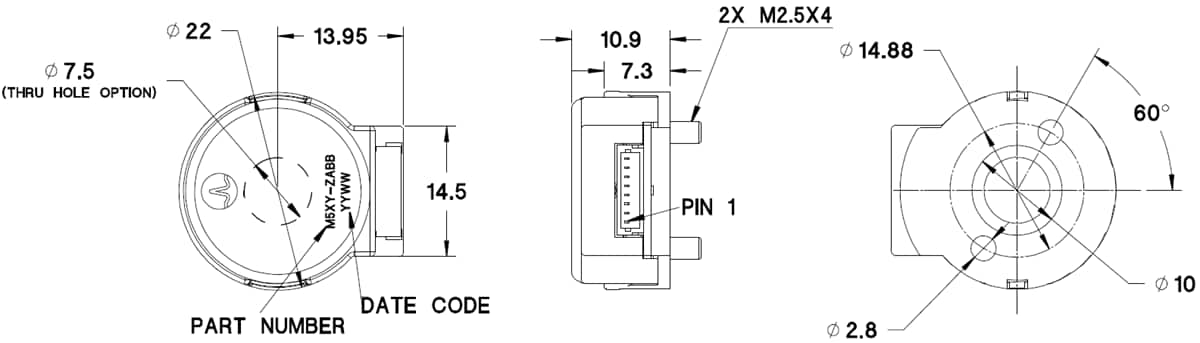

封装尺寸
