Broadcom ASCB-RTCx三色PLCC-4 LED
Broadcom® ASCB-RTCx三色PLCC-4 LED是高亮度LED，优化用于小间距、高分辨率视频显示器。ASCB-RTCx LED的全黑主体和漫射环氧树脂特性设计增强了终端显示对比度。这些LED具有短引线，简化灌封过程。ASCB-RTCx LED提供共阳极和共阴极选项。为便于拾取贴装，该LED采用卷带封装。
Broadcom ASCB-RTCx三色PLCC-4 LED采用紧凑的 1.7 mm x 1.6 mm封装。
特性
- PLCC-4封装全黑主体
- 短引线，实现更好灌封过程
- 提供共阳极和共阴极选项
- 兼容回流焊工艺
- 符合RoHS6指令
应用
- 小像素间距标牌
- 高分辨率视频屏幕
规范
- 发光强度（典型值）
- 红色：220mcd
- 绿色：440mcd
- 蓝色：55mcd
- 主波长（典型值）
- 红色：621nm
- 绿色：524nm
- 蓝色：471nm
- 峰值波长
- 红色：629nm
- 绿色：519nm
- 蓝色：468nm
- 发光角度：105°
- 峰值正向电流：100mA
- 直流正向电流
- 红色：25mA
- 绿色：20mA
- 蓝色：15mA
- 功率耗散
- 红色：60mW
- 绿色：66mW
- 蓝色：49.5mW
- LED结温：100°C
- 工作温度范围：-40°C至+85°C
- 1.7 mm x 1.6 mm x 1.6 mm封装
封装外形（共阳极）

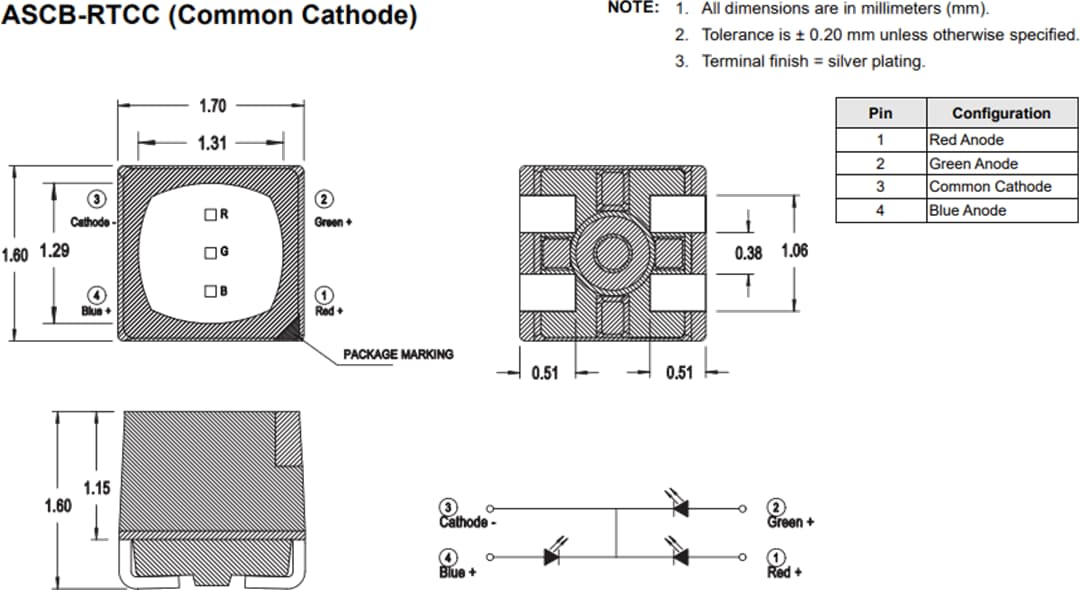

封装外形（共阴极）
