Broadcom ASSR-601J 1 Form A固态继电器

Broadcom ASSR-601J 1 Form A固态继电器是高压固态继电器，专为高压工业应用而设计。ASSR-601J包含光耦合到高压输出检测器电路的AlGaAs红外发光二极管 (LED) 输入级。该检测器包含一个高速光伏二极管阵列和驱动器电路，可接通/断开两个分立式高压MOSFET。继电器通过输入LED以10mA最小输入电流接通（触点闭合）。继电器在输入电压为0.4V或以下时断开（触点断开）。

ASSR-601J相当于1 Form A机电继电器 (EMR)，采用16引脚SOIC封装。该固态继电器提供增强型绝缘和可靠性，可在汽车和高温工业应用中提供安全的信号隔离。

特性

  • 紧凑型固态双向信号开关
  • 工作温度范围
    • TA = –40°C至+110°C (ASSR-601J)
    • TA –40°C至+105°C (ASSR-601JV)
    • TA –40°C至+125°C (ASSR-601JT)
  • 击穿电压，VOFF：1500V (IDSS = 250μA)
  • 耐雪崩MOSFET
  • 输出漏电流
    • IOFF = 10nA（VDS = 1000V，ASSR-601J）
    • IOFF < 1μA（VDS = 1000V，ASSR-601JV）
    • IOFF < 5μA（VDS = 1000V，ASSR-601JT）
  • 导通电阻，RON < 250Ω (IO = 50mA)
  • 接通时间：TON < 4ms
  • 关闭时间：TOFF < 0.5ms
  • 封装：300mil SO-16
  • 爬电距离和电气间隙≥ 8mm（输入-输出）
  • 爬电距离> 5mm（MOSFET的漏极引脚之间）
  • 安全和法规批准
    • IEC/EN/DIN EN 60747-5-5
    • 最大工作绝缘电压1414VPEAK
    • 1分钟5000VRMS，符合UL1577标准
    • CSA元件认可

应用

  • 电池/电机/太阳能电池板绝缘电阻测量/漏电检测
  • 用于检测电池的BMS快速电容器拓扑
  • 机电继电器替代方案
  • 浪涌电流限制器保护
  • 固态继电器

数据手册

其他资源

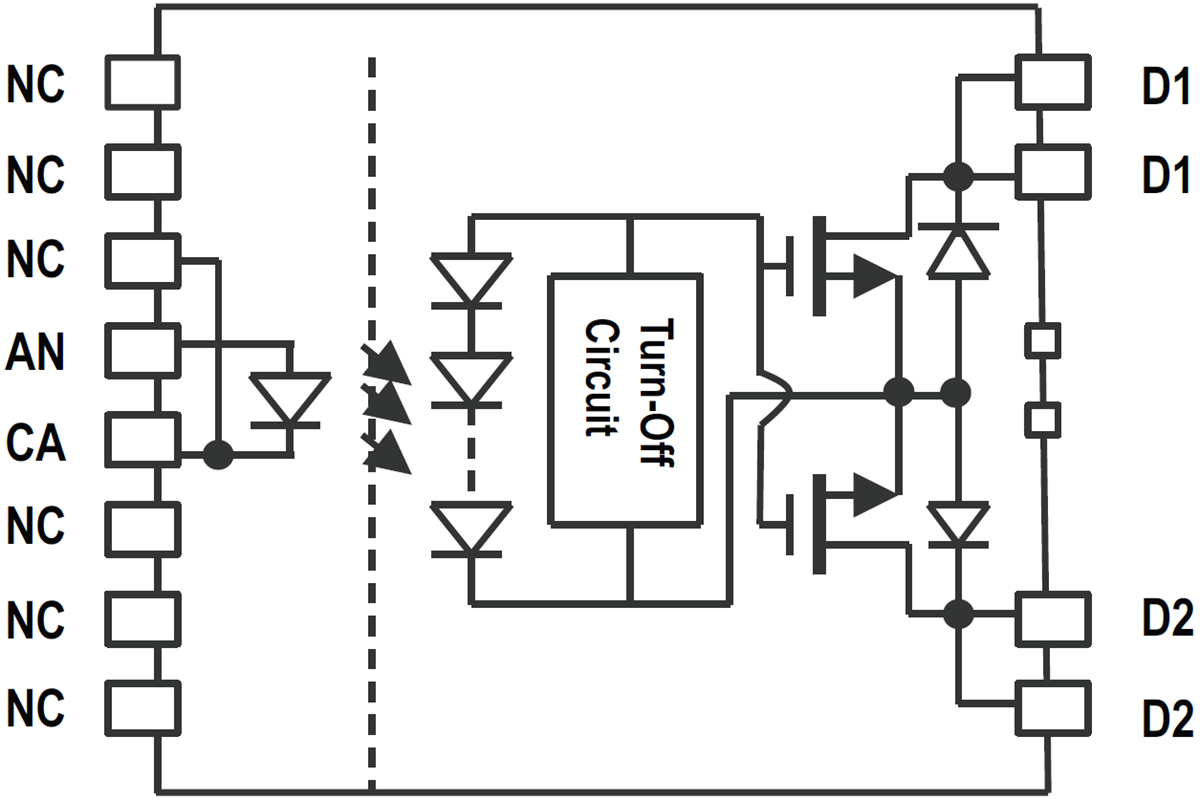

功能图

框图 - Broadcom ASSR-601J 1 Form A固态继电器
发布日期: 2018-10-03 | 更新日期: 2022-07-26
