Broadcom HCPL高速数字隔离器
Broadcom HCPL高速数字隔离器具有快速定时性能和出色的瞬态抑制规格。HCPL数字隔离器有单通道、双通道和四通道数字隔离器可供选择。这些隔离器具有非对称磁耦合栅，典型脉宽失真为2ns，传播延迟偏移为4ns，数据速率为100Mbaud。HPCL数字隔离器采用8引脚PDIP、8引脚鸥翼、8引脚SOIC封装以及16引脚SOIC窄体和宽体封装。这些隔离器的工作温度范围为-40°C至+100°C，电压范围为3V至5.5V。典型应用包括数字现场总线隔离、多路复用数据传输、计算机外设接口、高速数字系统、隔离数据接口和逻辑电平转换。

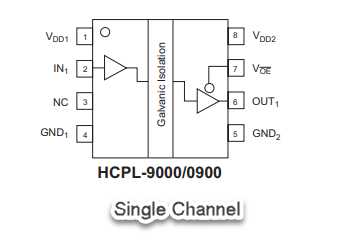

单通道数字隔离器 (HCPL-9000/-0900) 具有低电平有效逻辑输出使能。

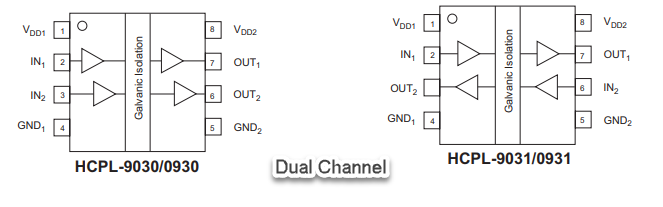

双通道数字隔离器配置为单向 (HCPL9030/-0930) 和双向 (HCPL-9031/-0931)，在全双工模式下工作，因此非常适合用于数字现场总线应用。

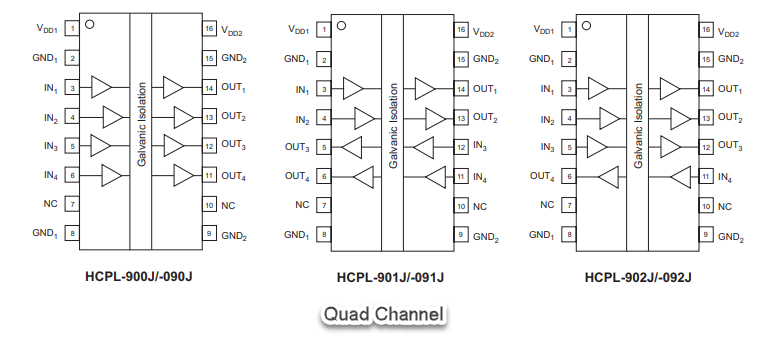

四通道数字隔离器配置为单向 (HCPL-900 J/-090J)，两个通道处于同一方向，两个通道处于相反方向 (HCPL901J/-091J)。这些隔离器caalso beso配置为一个通道处于一个方向，三个通道处于相反方向 (HCPL-902 J/-092J)。由于通道密度高，因此这些隔离器非常适合用于隔离数据转换设备、并行总线和外设接口。
特性
- 3.3V和+5V TTL/CMOS兼容
- 最大脉宽失真：3ns
- 最大传播延迟偏移：6ns
- 最大传播延迟：15ns
- 最低共模抑制：15kV/µs
- 三态输出 (HCPL-9000/-0900)
- 隔离：2500VRMS
- 通过UL1577和IEC 61010-1认证
- 100MBd高速
- 功率耗散：150mW
- 工作温度范围：-40 °C至+100 °C
应用
- 数字现场总线隔离
- 多路复用数据传输
- 计算机外设接口
- 高速数字系统
- 隔离式数据接口
- 逻辑电平转换
功能图
