Cree LED XLamp® XFL大功率手电筒LED
Cree LED XLamp® XFL大功率手电筒LED在光输出、光学性能和价值方面针对手电筒和其他便携式照明应用进行了全面优化。XFL LED系列提供多个性能级别，专为3K、5K、8K、10K和12K lm的特定手电筒输出目标设计，并考虑了典型的光学和热损失。与光输出相似的竞争解决方案相比，XFL LED的光发射表面（LES）小90%，可创建外观更美、颜色变化更少、投射距离更远的便携式照明。LED在+25°C下分Bin，提供ANSI白色Bin，色温为6500K、5700K和5000K，最低CRI选项为70和80。这些LED提供电中性热路径和最大反向电压5V。XLamp XFL LED针对高输出手电筒和其他便携式照明应用进行了优化。
特性
- 提供ANSI白色分 bins，色温分别为6500K、5700K和5000K
- 分 bins时温度为+25°C
- 提供70和80（仅限XFL05K）CRI最小选项
- 在≤30°C/85% RH下地板寿命无限长
- 电热分离
- 可进行回流焊，符合JEDEC J-STD‑020C标准
- 符合RoHS指令和REACH标准
- UL® 认可元件(E349212)
应用
- 手电筒
- 手电筒
- 战术手电筒
- 前照灯
- 自行车灯
- 台灯
规范
- 典型发光角度
- XFL03K、XFL05K (HD) 和 XFL12K 为 140°
- XFL05K HI 为 130°
- XFL08K 和 XFL10K 为 150°
- XFLMNR为120°
- 典型电压温度系数
- XFL03K在3V时的温度系数为-1.3mV/°C
- XFL05K在3V时的温度系数为-1.6mV/°C
- XFL03K和XFL05K在6V时的温度系数为-2.6mV/°C
- XFL08K为-2.8mV/°C
- XFL10K为-2.9mV/°C
- XFL12K在3V时为-3mV/°C，在6V时为-2.8mV/°C
- XFLMNR为-1.4mV/°C
- 最大反向电压
- XFLxK为5V
- XFLMNR为1V
- 最大正向电流
- XFL03K 3V为20A
- XFL03K 6V为10A
- XFL05K 3V为30A
- XFL05K 6V 的值为 15A
- XFL08K 的值为 27A
- XFL10K 的值为 32A
- XFL12K 的值为 32A
- 正向电压为 +25°C
- XFL03K在3V时的典型值为2.8V，2800mA
- XFL03K在6V时的典型值为5.7V，1400mA
- XFL05K在3V时的典型值为2.8V，3500mA
- XFL05K在6V时的典型值为5.6V，1750mA
- XFL08K在3150mA时的典型值为5.7V
- XFL10K在4200mA时的典型值为5.7V
- XFL12K在5600mA时的典型值为5.7V
- XFLMNR在3V、2100mA时的典型值为2.8V；在6V、1050mA时的典型值为5.6V
- 结点到焊点热阻
- XFL03K为0.3°C/W
- XFL05K为0.2°C/W
- XFL08K为0.1°C/W
- XFL10K为0.1°C/W
- XFL12K为0.1°C/W
- XFLMNR为1.8°C/W
- 最大LED 结温 +150°C，典型值 +25°C

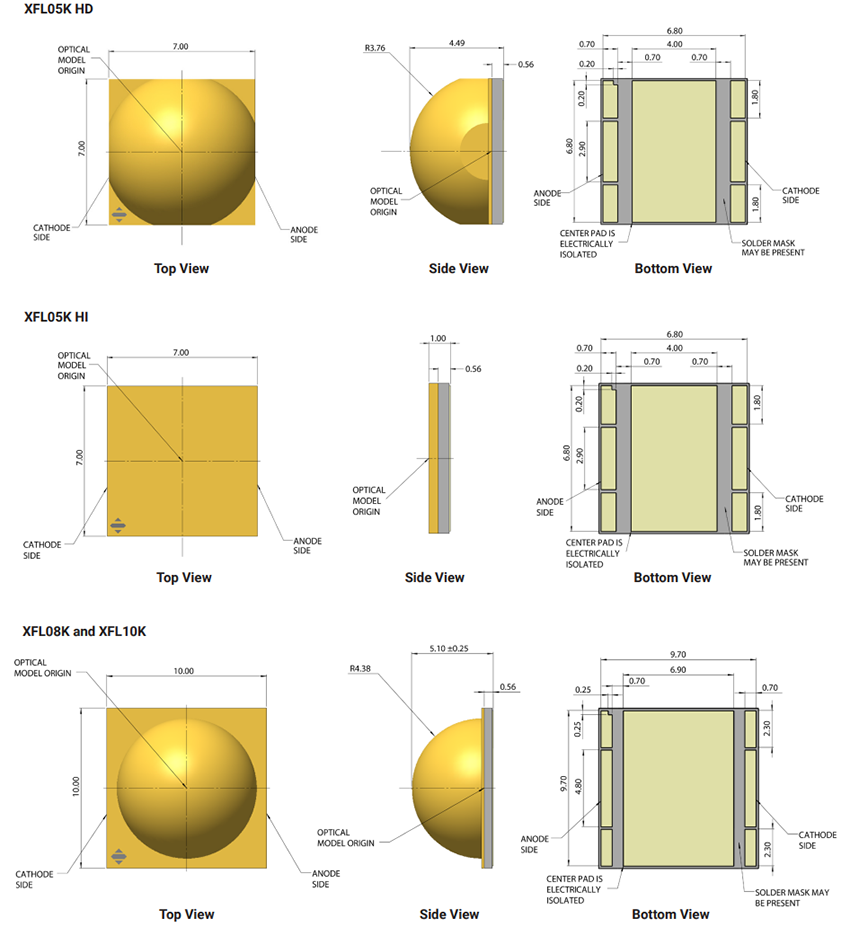

尺寸
