Outdoor LED Lighting Solutions

室外 LED 照明解决方案

贸泽为您提供众多出色产品来打造一个明亮的解决方案。  采用瞬变过压保护解决方案，使户外和商用 LED 照明器具免遭电涌冲击。

力特 LSP05/LSP10 热保护浪涌保护模块是一款自保护器件，特别设计用于室外和商业 LED 照明器材的瞬态过压保护。  它们能保护诸如科锐 XLamp® CXB LED 阵列等 LED 阵列，这些阵列与前代产品相比，采用同样小的发光表面（LES）但效率提高 33%。

明纬可提供直接兼容的驱动 LED 科锐 XLamp® CXB LED 阵列的 LED 电源。  莫仕生产了一系列免焊解决方案，用于安装 LED COB 阵列（如科锐的 XLamp® CXB LED 阵列）。  这些高温阵列灯座使得将 LED 集成到照明应用变得轻而易举，而无需特殊工具。


概述

LED 照明在日渐取代传统室外应用光源（汞气灯、金属卤素灯和钠气灯），这些应用包括：

  • 数字看板
  • 泛光照明
  • 车库
  • 道路照明
  • 路灯
  • 交通信号灯
  • 隧道灯
  • 洗墙灯

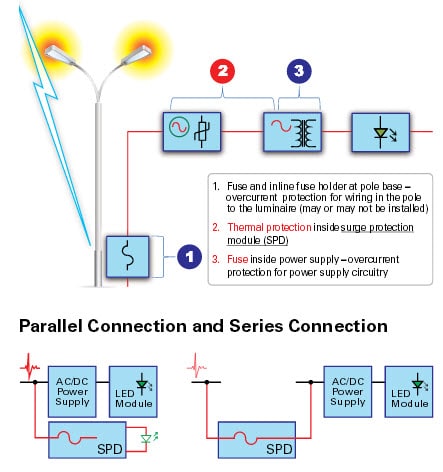

LED Solution Diagram

这是 LED 效率（更高的每瓦流明值）、辅助光学器件（更好的透镜/反光镜）、及更好的散热等方面的技术革命的必然结果。 交流电力线路中的瞬态浪涌可破坏照明器材，是室外 LED 照明装置的重大威胁。

贸泽电子为您提供一整套解决方案，包含 LED 阵列、LED 灯座、电源和合适的浪涌保护模块。

科锐提供业界范围最广的高性能 LED。 科锐第二代 CXA LED 阵列，即 CXB LED 阵列系列特别适合室外照明应用。

莫仕板载芯片 LED 阵列灯座可降低系统整体成本并提高照明系统的可靠性。  简单的旋拧式连接实现精益制造工艺，并能轻松结合最新 LED 技术。  莫仕生产可搭配科锐阵列使用的全系列 LED 阵列灯座。

明纬是领先的 LED 开关电源制造商。  明纬的设计确保其 LED 驱动器模块内植入了最佳的保护机制。它们的产品多种多样，包含了可良好匹配科锐制造的 LED 的电源。

力特是电路保护方面的世界领先厂商。  它们专门设计和生产了一款强大的浪涌保护模块，该模块由热保护型金属氧化物压敏电阻(MOV)制成，可进行快速热反应，对室外/商用 LED 照明器材提供出色的瞬态过压保护。

贸泽电子将所有这些创新照明产品集合在一起，满足客户的 LED 灯照明需求。

力特电路保护


保护室外 LED 照明免于闪电引发的浪涌，需要使高压/大电流瞬态干扰远离照明器材中的敏感电子元件。室外 LED 照明中使用了多种浪涌保护器件（SPD），来抑制浪涌能量、降低浪涌影响。包括金属氧化物压敏电阻（MOV）、气体放电管（GDT）、瞬态电压抑制（TVS）二极管。这些元件在电路正常工作时保持“待用”状态。当发生异常的高压瞬态时，它们被激活来吸收瞬态电能，然后再返回待用模式。MOV 具有很强的处理浪涌能量的能力，并能确保快速响应瞬变电压，因而作为首选浪涌保护装置在配电板中被广泛采用。因此，MOV 也适合用作室外 LED 照明应用的浪涌保护器件。

力特 LSP05 和 LSP10 浪涌保护模块是业界首个串联 20kA 指示浪涌放电管系列，适用于室外照明应用。这些浪涌保护模块专门设计用于包括商业 LED 照明器材在内的室外照明应用等严苛环境。这些器件有自我保护功能，基于力特热保护压敏电阻（MOV）技术。

这些浪涌保护模块按照IEEE C62.41.2 《针对低压（1000V 及以下）交流电力电路中浪涌特性的推荐实施规程》, C 类 10kV/10kA 高暴露条件的要求保护电子设备。它们还符合美国能源部市政固态路灯照明协会（MSSLC）市政路灯模型规范，并通过 UL1449 4 类组合元件认证。

力特 LSP05 和 LSP10 浪涌保护模块的照明应用包括室外和商业 LED 照明、道路照明、交通信号灯、市政照明、数字看板、洗墙灯照明、停车场车库照明、仓库照明、泛光照明、隧道照明、住宅区街道照明。


LSP05 设计原理图
LSP05 Design Schematic

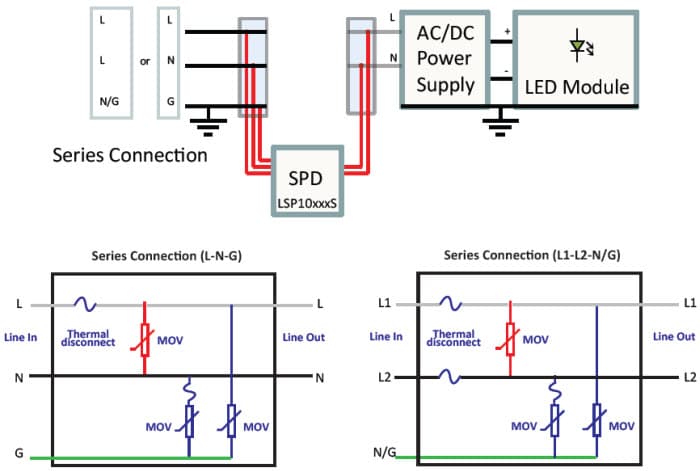

LSP10 设计原理图
LSP10 Design Schematic

Mean Well LED 电源

明纬提供涵盖 12W-320W 范围的超过 1000 种型号（100 个系列）的全套 LED 电源产品。其中大多数型号均符合 UL1310 第 2 类、UL8750、EN61347-2-13、EN61000-3-2 C 类（谐波电流）和 IP20~67 等具体规范。

明纬 LED 电源特别适合：

  • 路灯
  • 建筑照明
  • 装饰照明
  • 隐藏式照明
  • 室内照明
  • 舞台和剧场照明
  • LED 标牌

明纬 HLG 和 HVG 特别适合 LED 街道照明、LED 室外照明和通用室外应用。  它们适合工作于通用交流输入范围。  它们具有金属封装外壳，保护其免于外部元件影响。  它们在内部也灌封，可达到 IP-65 或 IP-67 防护级别。  其产品线具有宽功率范围，经适配可用于广泛的应用。  此外，明纬所有电源均具有较高效率，确保电力不会以热的形式耗散掉，而是以电能的方式来驱动 LED。 明纬所有产品均有 5 年标准保修，顾客可对其产品品质完全放心。

科锐 CXB LED

科锐提供的 LED 可以为照明器提供更高的照明性能、消耗更少电能、比传统照明解决方案需要的维护工作更少。  实际上科锐在 LED 方面的很多改良已成为当今 LED 照明行业的标准。

科锐 XLamp® CXB LED 阵列是 CXA 家族第二代中最为紧凑的成员，发光表面（LES）一样小，而光效提高了 33%。这些更高性能的第二代 CXA LED 阵列与前一代有着相同的物理设计，使得照明制造商可利用现有的光学、机械和电气设计元素，加快产品上市而无需额外成本。 当嵌入照明器时，CXB 系列因额定寿命非一般长且结构紧凑、质量轻，具有更大的节能优势，并能大幅降低更换灯具维护成本。

莫仕 CXB LED 灯座

实践证明，LED 技术可降低能耗，并且能以一种更可靠、更高效、更易用的方式来满足一般的照明需求。

莫仕的 LED 阵列灯座是 OEM 灯具制造商的理想选择，它具有压缩触点可避免手工焊接，从而简化了科锐 XLamp 节能阵列的 LED 安装过程，缩短了安装时间。

莫仕采用无以匹敌的互连技术，提供了一个免焊解决方案，用来将 LED 阵列安装到 OEM 中。LED 阵列灯座无需手动或 SMT 焊接和昂贵的 SMT 设备，从而简化了 LED 安装过程。灯座使客户能将 LED 阵列快速安装到灯具中，实现现场更换，并能轻松升级现有应用。

​LED 板载芯片（CoB）预固定特性可缩短安装时间，因为它可以在最后装配前将 LED 阵列固定到灯座。  其表面平坦，而发光表面（LES）四周带有斜边，可轻松连接辅助光学装置而不影响光输出。  其外观整洁精致。

​
