Diodes Incorporated AL1698K高效可调光LED驱动器
Diodes Incorporated AL1698K高效可调光LED驱动器是一款高效率、高性能、高功率因数、高电流精度升压、降压-升压和反激式可调光LED驱动器，设计用于三端双向可控硅可调光LED灯应用。AL1698K可在整个线路和负载调节范围内提供精确的输出电流。升压拓扑使器件实现的效率超过90%，满足照明法规的高效要求。边界传导模式 (BCM) 下具有宽开关频率，有利于EMI/EMC设计和测试。
Diodes Inc AL1698K高效可调光LED驱动器具有内置高压JFET，可为系统提供快速启动，为用户带来简单稳定的VCC电源设计。AL1698K LED驱动器集成了600V/2A高压MOSFET。它可以用于120VAC和230VAC三端双向可控硅可调光应用，无需外部高压MOSFET，从而降低系统BOM成本。AL1698K具有内置热折返保护触发点，可自动降低输出电流。其他保护功能提高了LED照明系统的安全性和可靠性。
AL1698K调光曲线符合NEMA SSL6标准。AL1698K适用于各种调光器，例如前沿和后沿调光器，可实现深度调暗至1%。
AL16998K LED驱动器采用SO-7封装。
特性
- 高效率：>90%（升压拓扑）
- 小电流检测容差：±3%
- 内部保护
- 欠压闭锁 (UVLO)
- 前沿消隐 (LEB)
- 逐周期过流保护 (OCP)
- 过压保护 (OVP)
- 输出短路保护 (OSP)
- 热折返保护 (TFP)
- 过热保护 (OTP)
- 低工作电流：310µA
- 符合NEMA SSL6调光曲线
- 集成HV JFET
- 单绕组电感器
- 范围广泛的调光器兼容性
- 集成600V/2A MOSFET
- SO-7封装
- 完全无铅，完全符合RoHS指令
- 无卤无锑的“绿色”器件
应用
- 电源改装Tx管LED 灯
- LED高棚灯
- LED电源模块
- Triac可调光LED灯

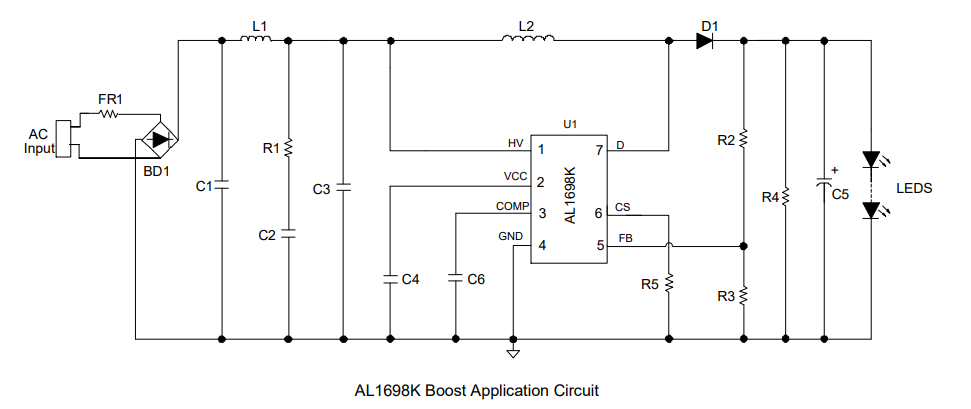

典型应用电路

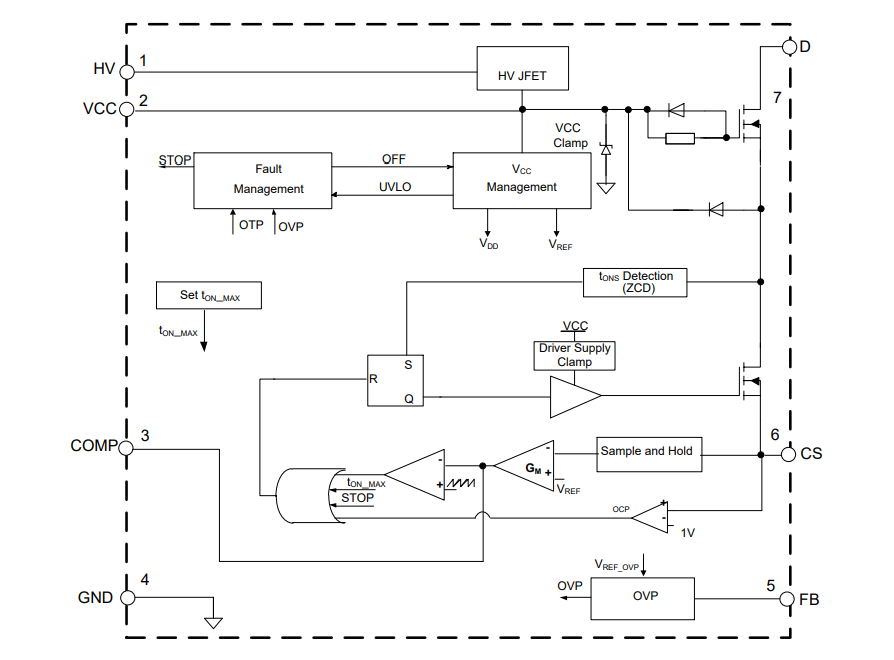

框图

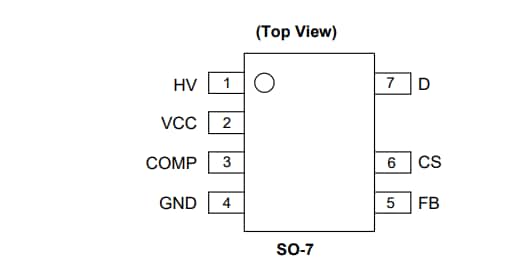

引脚分配
发布日期: 2022-09-28
| 更新日期: 2023-09-22
