Diodes Incorporated AL8116调光信号接口控制器

Diodes Incorporated AL8116 0V至10V灵活调光信号接口控制器支持转换三种不同类型的调光器输入。其中包括0至10 V DC线性调光、0至100%占空比PWM（脉冲宽度调制）信号以及一个输出PWM信号的简单电阻电位器。AL8116控制器具有10 V至56 V宽输入电压范围，并通过光耦合器为一次侧LED驱动器提供隔离调光控制。

AL8116灵活控制器提供DIM引脚输出，可实现可调节、精确的偏置电流，非常适合用于有源和无源0至10V调光器或电位计。Diodes Inc. AL8116 0V至10V灵活调光信号接口控制器的输出占空比精度为±2.5%，可通过钳位引脚电阻器设置最小输出占空比。AL8116具有内部、自动恢复和过热保护等保护特性。

AL8116 0V至10V灵活调光信号接口控制器采用SOT26（CJ型）封装，可最大限度地减少PCB空间和外部元件数量。

特性

  • 宽工作电压范围VCC ：10V至56V
  • 低工作电流（600 µA典型值）
  • 精密调光器类型
    • 电压电位：0/1V至10V
    • PWM调光：0.2k至10kHz
    • 0kΩ至100kΩ电位器
  • DIM引脚的可调偏置电流源
  • 精确输出占空比容差：±2.5%
  • 8%、6%、4%和2%可调最小输出PWM工作钳位
  • 为芯片提供内置过热保护
  • 无铅，完全符合RoHS指令
  • 无卤、无锑的绿色器件

应用

  • 调光灯具：0至10 V
  • 可调光LED电源
  • 调光控制设备
  • 商业LED照明
  • 智能LED照明
  • 建筑
  • 高棚灯
  • 照明电源
  • 离线改型灯
  • 路灯

典型应用电路

Diodes Incorporated AL8116调光信号接口控制器

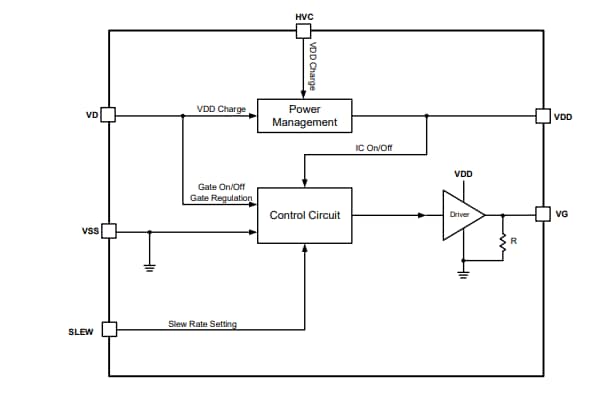

功能框图

框图 - Diodes Incorporated AL8116调光信号接口控制器
发布日期: 2020-05-05 | 更新日期: 2024-07-31
