Diodes Incorporated AP22919Q 90mΩ开关

Diodes Incorporated AP22919Q 90mΩ开关集成了P沟道MOSFET，输入电压范围为1.6V至5.5V，开关电流高达1.5A。AP22919Q单通道负载开关具有受控的导通压摆率。AP22919Q通过一个数字输入控制导通状态，该输入可直接与低压控制信号相连。

首次上电时，智能下拉电阻可防止ON引脚浮动，直到系统定序完成。一旦该引脚被有意驱动为高电平（>VIH），智能下拉电阻将断开，以防止不必要的功耗。AP22919Q拥有自保护功能，可防止器件输出发生短路事件。该器件还具有热关断保护功能，可防止过热造成损坏。

Diodes Inc AP22919Q采用标准SOT363封装。

特性

  • 符合AEC-Q100标准，器件温度等级为1级（环境工作温度范围：-40°C至+125°C）
  • 输入电压范围：1.6 V至5.5 V
  • 持续电流：1.5 A（最大值）
  • 低RON
    • VIN =5V时，典型值为90mΩ
    • VIN =3.6V时，典型值为110mΩ
    • VIN=1.8V时，典型值为180mΩ
  • 输出短路保护：3A（典型值）
  • 缓慢导通时序，可限制浪涌电流
    • 5V导通时间（tON）：2.3ms（2.6mV/µs时）
    • 3.6V导通时间（tON）：2.0ms（2.4mV/µs时）
    • 1.8V导通时间（tON）：1.4ms（2.2mV/µs时）
  • 低静态电流：7µA（典型值）
  • 低关断电流：45nA（典型值）
  • 可调快速输出放电（QOD）和内部QOD电阻=10Ω（典型值）
  • 智能ON引脚下拉：
    • ON≥VIH时，ION 最大值为100nA
    • ON≤VIL 时，RPD 典型值为530kΩ
  • 高电平有效运行
  • 热关断
  • 较小外形尺寸封装SOT363（标准）
  • 完全无铅，完全符合RoHS标准
  • 无卤、无锑的绿色器件

应用

  • 信息娱乐和仪表主机
  • 汽车仪表显示器
  • ADAS环视系统ECU
  • 车身控制模块和网关

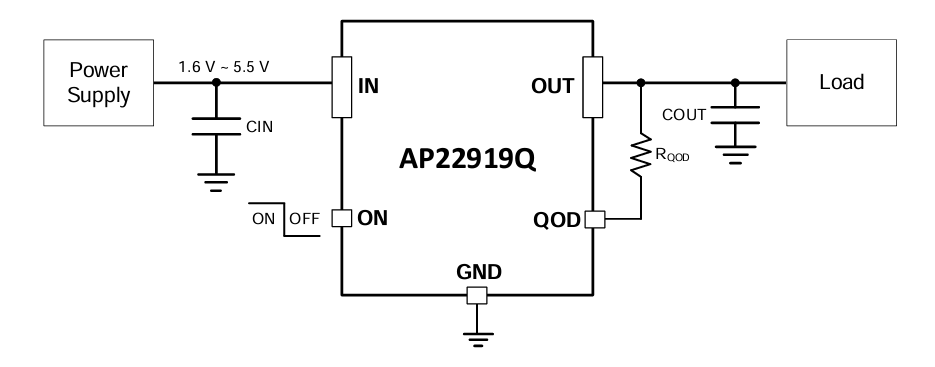

典型应用电路

应用电路图 - Diodes Incorporated AP22919Q 90mΩ开关

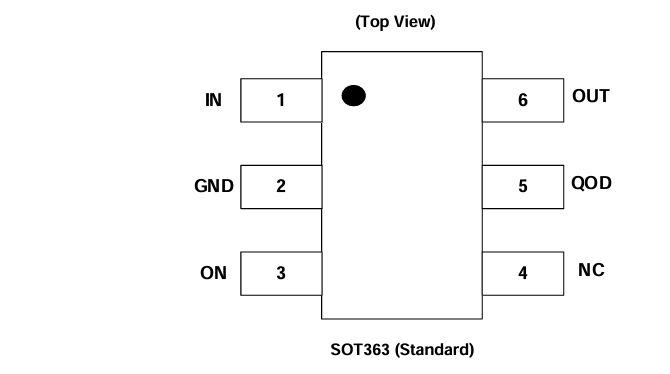

引脚分配

位置电路 - Diodes Incorporated AP22919Q 90mΩ开关

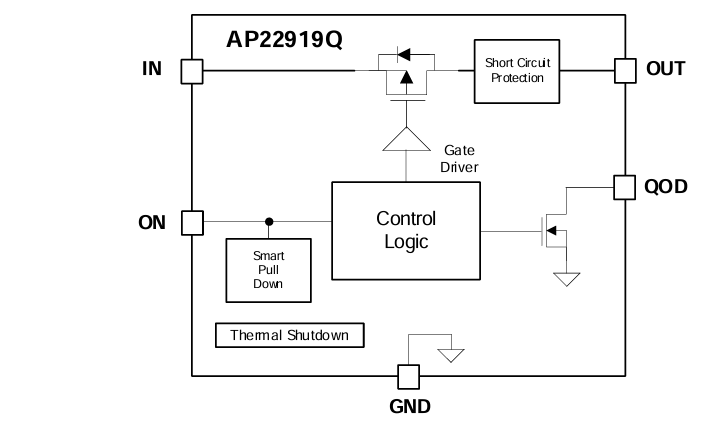

功能框图

框图 - Diodes Incorporated AP22919Q 90mΩ开关
发布日期: 2024-11-26 | 更新日期: 2024-12-08
