Diodes Incorporated VBUS线路保护用单芯片开关
Diodes Incorporated AP22953单芯片开关设计用于USB 2.0/3.0/Type-C连接器VBUS 线路保护。AP22953双向MOSFET开关在充电和主机模式下均提供正常电流流动，同时保护内部电路在VBUS_CON引脚上免受过压情况的影响。在VBUS_CON引脚上，该器件具有高达30V过压保护功能。将#EN引脚拉低后，AP22953计数20ms，然后通过软启动延迟打开MOSFET。#ACK引脚指示MOSFET完全打开。
Diodes Inc AP22953单芯片开关典型应用接口是USB连接器中的VBUS线路。AP22953的典型终端设备包括智能手机、平板电脑、可穿戴设备和电子销售点 (EPOS) 系统。AP22953还可与使用5V电源轨接口的其他器件搭配使用。
过热保护功能可在145°C（典型值）时关闭开关。AP22953采用晶圆级芯片尺寸W-WLB2013-121.988mm x 1.288mm x 0.64mm 封装，带背面层压。
特性
- 浪涌保护
- IEC61000-4-5 >100V
- 集成39mΩ（典型值）N通道MOSFET开关
- VBUS_CON高达30VDC过压保护 (OVP)
- 集成输入使能和状态输出信号
- 过热保护 (OTP)
- ESD保护
- 人体模型 >4kV
- 充电设备模型 >1kV
- IEC61000-4-2空气放电 >15kV
- IEC61000-4-2接触放电 >15kV
- 完全无铅，完全符合RoHS指令
- 无卤、无锑的绿色器件
应用
- 智能手机
- 平板电脑
- 可穿戴设备
- 电子销售点 (EPOS) 系统
典型应用电路
框图

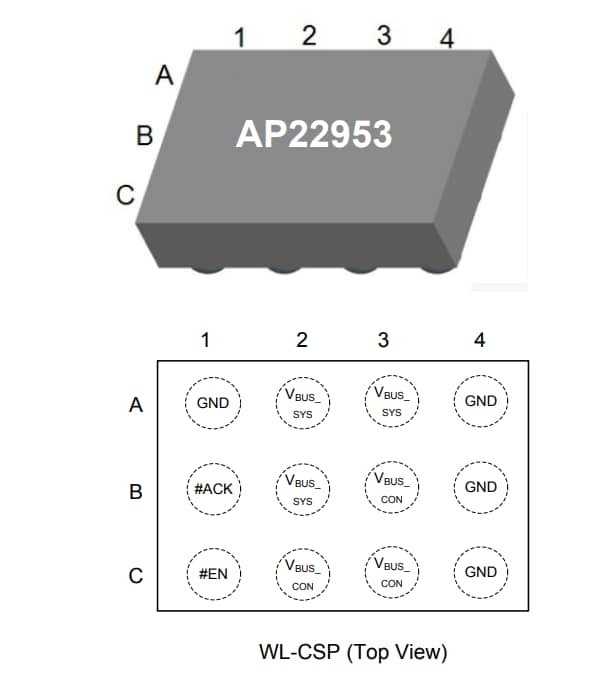

引脚分配
发布日期: 2021-07-09
| 更新日期: 2022-03-11
