Diodes Incorporated AP25810LQ USB Type-C DFP控制器和电源开关
Diodes Incorporated AP25810LQ USB Type-C DFP控制器和电源开关设计用于监控USB Type-C配置通道(CC)线路，以确定USB设备何时接入。连接上行端口(UFP)设备后，AP25810LQ可向VBUS 供电。它通过直通CC线路向UFP传输可选VBUS的电流供应能力。如果使用电子标记电缆连接UFP，则AP25810LQ还向电缆CC引脚施加VCONN 电源。此外，该开关可识别何时连接USB Type-C音频或调试附件。
Diodes Inc AP25810LQ下行端口(DFP)控制器集成了额定3A的USB电源开关，典型电流消耗小于0.7μA（当未连接设备时）。通过UFP输出在未连接UFP时禁用大功率5V电源，可在S4和S5系统电源状态下实现额外的系统节能。在这种模式下，该器件能够由辅助电源 (AUX) 运行，辅助电源 (AUX) 可以是低电压电源 (3.3V)，通常在低功耗状态（S4和S5）下为系统μC供电。
AP25810LQ 30mΩ电源开关具有两个符合Type-C电流水平的可选固定电流限制。在开关处于过流和过热条件时FAULT输出发出信号。在所有端口均不同时提供大电流 (3A) 的环境中，LD_DET输出控制多个大电流Type-C端口的电源管理。
AP25810LQ采用标准绿色W-QFN3040-20（A1型）封装，具有裸露焊盘，可提高散热性能，并符合RoHS指令。
特性
- 兼容USB Type-C Rev.2.0 DFP控制器
- 连接器连接或断开检测
- CC上STD，1.5A或3A功能通告
- 超高速极性确定
- VBUS 应用和放电
- VCONN 应用于电子标记的电缆
- 音频和调试附件识别
- 0.7μA（典型值）断开端口时的IDDQ
- 三个输入电源选项
- IN1：USB充电电源
- IN2：VCONN 电源
- AUX：设备电源
- 电源唤醒可保证系统冬眠 (S4) 和关闭 (S5) 功耗状态下的低功耗
- 30mΩ（典型值）高侧MOSFET
- 可编程1.7A或3.4A ILIM (±7.1%)
- 端口功率管理可实现多端口的功率资源优化
- CC1/CC2线路瞬态保护：
- IEC 61000-4-2接触放电±8kV
- IEC 61000-4-2气隙放电±15kV
- 高效散热的薄型封装
- 完全无铅，完全符合RoHS标准
- 无卤、无锑的绿色器件
- AP25810LQ适合用于需要特定变化控制的汽车应用；该部件符合AEC-Q100标准，具有PPAP功能，由IATF 16949认证的工厂生产。
应用
- 笔记本电脑的USB Type C主机端口，可进行休眠充电
- LCD显示器/扩展坞和充电座
- USB Type-C壁式充电器

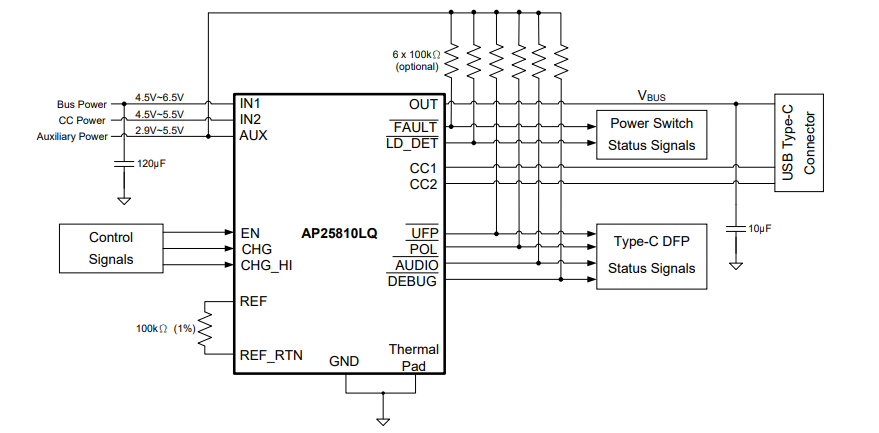

典型应用电路
引脚分配
方框图
发布日期: 2022-10-17
| 更新日期: 2024-03-06
