Diodes Incorporated AP43771H增强型USB PD 3.1协议控制器
Diodes Incorporated AP43771H增强型USB PD 3.1协议控制器是一款高度集成的USB Type-C™ 供电（PD）控制器，适用于高级USB Type-C适配器/充电器应用。该器件支持USB供电规范修订版3.1 V1.6扩展功率范围（EPR）28V，包括支持100mV/步的AVS能力。AP43771H是AP43771V [W-DFN3030-14（A1型）]的引脚对引脚升级部件。相对于AP43771V，AP43771H的升级包括通过Rsense 5mΩ选项和扩展的1.5KB SRAM尺寸提高效率。此外，AP43771H还实现了高达34V的CC1/CC2至VBUS短路保护。为满足更高的输出电压和功率要求，AP43771H支持PD3.1高达28V的VBUS输出，且具有AVS功能（100mV/步）。
特性
- AP43771V 的引脚对引脚升级
- 兼容USB PD Rev 3.1 V1.6版 (TID = 9275)
- 16KB OTP和1.5KB SRAM，支持软件加密
- 主固件一次性可编程 (OTP)，系统配置多次可编程 (MTP)
- 内置稳压器，用于CV和CC控制
- 5mΩ或10mΩ电流检测电阻器选项
- 支持SCP/OTP/OVP/UVP，带自动重启
- CC1/CC2引脚至VBUS短路保护（高达34V）
- 支持省电模式
- 支持E-marker线缆检测
- W-DFN3030-14（A1型）封装
- 湿度灵敏性等级 (MSL)：1 级（符合J-STD-020标准）
- 完全无铅，完全符合RoHS指令
- 无卤无锑，绿色器件
规范
- 电源电压范围：3.3V至34V
- 启动电压范围：2.5V至3.2V
- 最低工作电压范围：2.4V至3V
- 工作电源电流：6mA（最大值），3.3mA（典型值）
- 最大热阻
- 结点至环境热阻：54°C/W
- 结壳热阻：34°C/W
- 最大静电放电 (ESD)
- 最大人体模型 (HBM) 范围：2kV至8kV
- 充电设备模型 (CDM)：750V
- 温度范围
- 工作温度范围：-40°C至+85°C
- 最大结温范围：-40°C至+150°C
视频

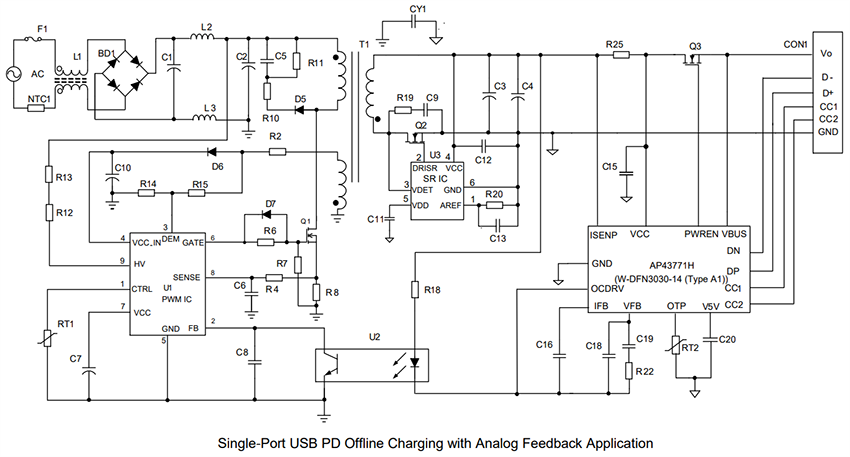

典型应用电路

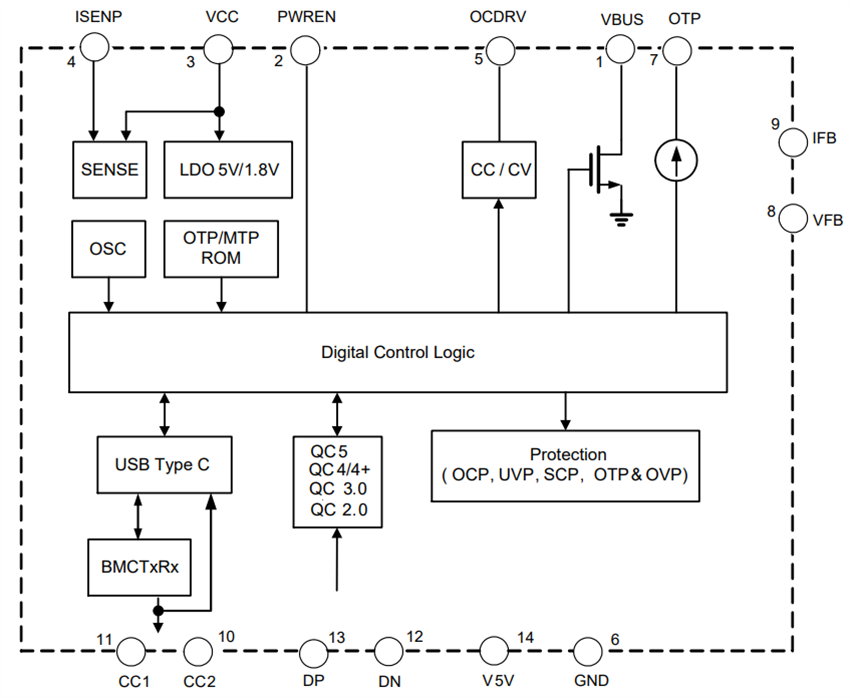

功能框图
相关控制器
Diodes Incorporated AP43771V USB供电控制器
兼容支持USB供电Rev3.0 v1.2的Qualcomm®QC4/4+/QC5协议。
