Diodes Incorporated AP61102开关稳压器
Diodes Incorporated AP61102开关稳压器是一款1A低电流降压转换器。此器件完全集成了110mΩ 高侧功率MOSFET和80mΩ 低侧功率MOSFET，可提供高效降压DC-DC转换。AP61102开关稳压器的工作输入电压范围为2.3V至5.5V。该稳压器可最大限度地减少外部元件数量，实现快速瞬态响应、轻松环路稳定以及低输出电压纹波。应用包括5V分布式电源总线电源、小型家用电器、FPGA、DSP、ASIC电源、网络摄像机、无线路由器和消费类电子产品。
特性
- 输入电压 (Vin)：2.3V至5.5V
- 输出电压 (Vout)：0.6V至3.6V
- 1 A 的可持续输出电流
- 参考电压：0.6V ±2%
- 低静态电流：15 μA（脉冲频率调制）
- 开关频率：2.2MHz（Vin = 5V，Vout = 1.8V）
- 效率：高达89%（5mA轻负载时）
- 通过EN可编程工作模式
- 脉冲频率调制
- 不受输出负载影响的脉冲宽度调制
- AP61102电源正常指示器
- 保护电路
- 欠压闭锁 (UVLO)
- VIN 过压保护 (OVP)
- 峰值电流限制
- 谷值电流限制
- 热关断
- 完全无铅，完全符合RoHS指令
- 无卤素和不含锑的“绿色”器件
应用
- 5V分布式电源总线供电
- 小家电
- FPGA、DSP和ASIC电源
- 网络摄像机
- 无线路由器
- 消费电子产品
- 通用负载点
框图

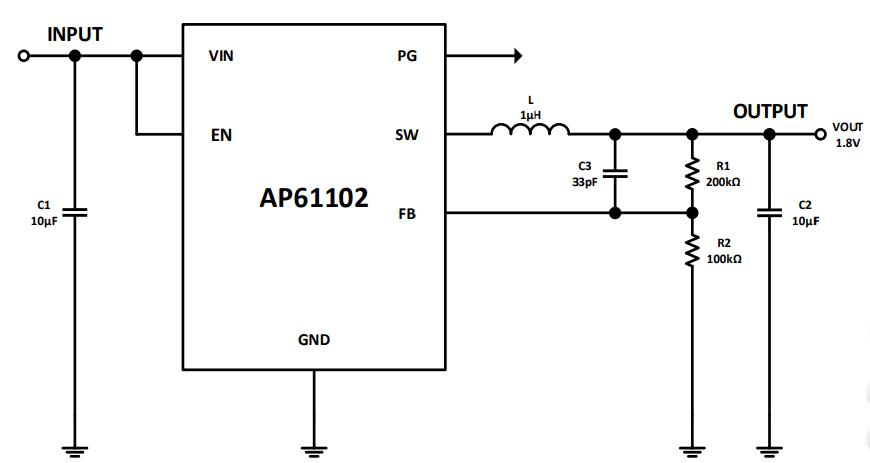

典型应用电路
相关评估板
Diodes Incorporated AP61102评估板
设计用于评估AP61102稳压器，工作输入电压范围为2.3 V至5.5 V。
