Diodes Incorporated AP64102Q同步降压转换器
Diodes Inc. AP64102Q同步降压转换器是一款汽车级1A同步降压转换器，具有3.8V至40V宽输入电压范围。该器件完全集成了150mΩ高侧功率MOSFET和80mΩ低侧功率MOSFET，可提供高效降压直流-直流转换。AP64102Q因其采用峰值电流模式控制及其集成环路补偿网络，最大限度地减少了外部元件数量，因此十分简单易用。
Diodes Inc. AP64102Q设计经过优化，可降低电磁干扰 (EMI)。该器件采用专有的栅极驱动器方案，可在不影响MOSFET导通和关断时间的情况下抑制开关节点振铃，其降低MOSFET开关引起的高频辐射EMI噪声。AP64102Q还具有带±6%开关频率抖动的频率扩频 (FSS)，不允许发射的能量长时间停留在任何一个频率上，从而降低了EMI。
特性
- 符合汽车应用类AEC-Q100标准
- 器件温度等级1的温度范围：-40°C至+125°C TA
- VIN：3.8V至40V
- 输出电压：0.8V至VIN (VOUT)
- 连续输出电流：1A
- 基准电压：0.8V ±1%
- 25µA低静态电流（脉冲频率调制）
- 可调开关频率：100kHz至2.2MHz
- 外部时钟同步：100kHz至2.2MHz
- 可调软启动时间
- 5mA轻负载时效率高达88%
- 采用专有的栅极驱动器设计，可显著降低EMI
- 采用频率扩频 (FSS)，可降低EMI
- 低压差 (LDO) 模式
- 具有精密使能阈值，可调整UVLO
- 保护电路
- 欠压闭锁 (UVLO)
- 输出过压保护 (OVP)
- 逐周期峰值电流限制
- 热关断
- 无铅，完全符合RoHS指令
- 无卤素和不含锑的“绿色”器件
应用
- 汽车电源系统
- 汽车信息娱乐
- 汽车仪器组
- 汽车远程信息处理
- 车载照明控制
- 高级辅助驾驶系统 (ADAS)

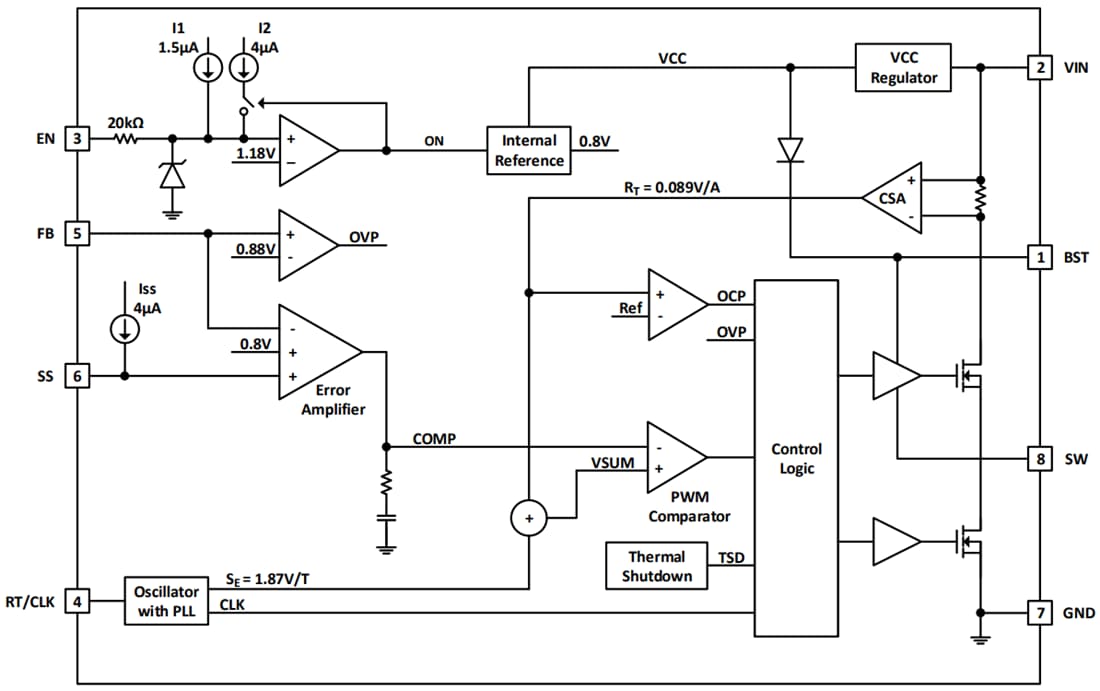

功能框图
