Diodes Incorporated AP7330 LDO稳压器
Diodes Inc./Pericom AP7330 LDO (低压差）稳压器具有 高输出电压精度、低导通RDS和和低输出噪声等特点。这些LDO稳压器基于CMOS工艺，确保 输出 电流为300mA。AP7330 LDO稳压器具有 电压基准、误差放大器、电流限制电路以及实现开/关切换的使能输入等功能。这些稳压器采用SOT25 封装，实现小尺寸，高密度PCB布局。AP7330 LDO稳压器功耗低，瞬态响应快，非常适合用于手持式通信设备。
特性
- 高输出电压精度
- 低RDS（导通）
- 高PSRR（电源抑制比）
- 低输出噪声
- 低输入电压
- 低静态电流
规范
- 宽输入电压范围：1.8V至5.5V
- 输出电压范围：1.0V至4.5V
- 输出电流：300mA
- 输出电压精度：±1%
- 纹波抑制：80dB（1kHz时）
- 低输出噪声：60µVrms（10Hz至100kHz）
- 低静态电流：45µA
应用
- 智能手机和平板电脑
- 射频电源
- 相机
- 便携视频
- 便携式媒体播放器
- 无线适配器
- 无线通信

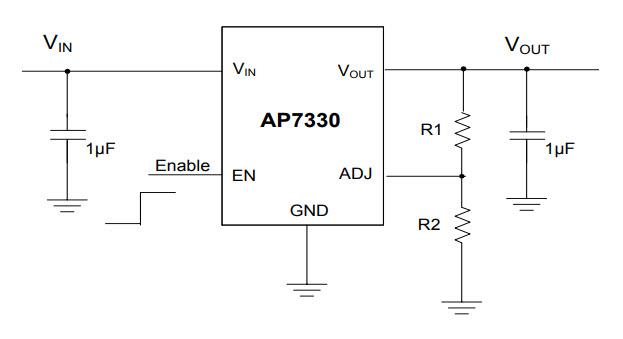

AP7330应用电路

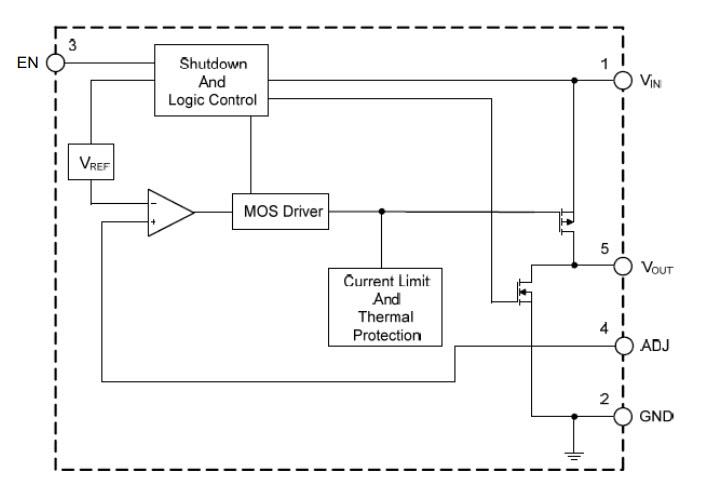

AP7330框图
