Diodes Incorporated APR3401同步整流控制器

Diodes Incorporated APR3401同步整流控制器是二次侧MOSFET驱动器，用于DCM/QR/CCM运行中的同步整流。同步整流可降低二次侧整流器的功率耗散，提供高性能解决方案。通过感测一次侧MOSFET栅极至源极电压，采用SOT26封装的APR3401可在仅需较少外部元件的情况下输出理想的驱动信号。

特性

  • 对DCM/QR/CCM反激式拓扑进行同步整流
  • 消除了谐振环干扰
  • 外部元件数量较少
  • SOT26封装
  • 湿度灵敏性等级（MSL）：1级，符合JESD22-A113标准
  • 完全无铅，完全符合RoHS指令
  • 无卤无锑的“绿色”器件

应用

  • 蜂窝/无绳电话的适配器/充电器
  • ADSL调制解调器
  • MP3
  • 其他便携式设备

规范

  • 工作电源电压范围：0V至40V
  • 典型电源电压启动电流：150µA
  • 典型电源电压工作电流：190µA
  • 9V典型VDD 引脚调节电压
  • 最小栅极驱动器导通时间范围：1.6µs至2.4µs
  • 栅极阈值
    • 打开电压范围：0V至1V
    • 关断电压范围：-23mV至-7mV
  • 环境温度范围：-40°C至+85°C
  • 亚光镀锡引线，可根据JESD22-B102标准进行焊接

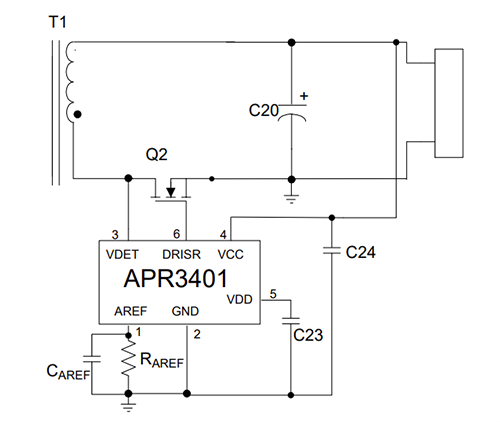

典型应用电路

应用电路图 - Diodes Incorporated APR3401同步整流控制器

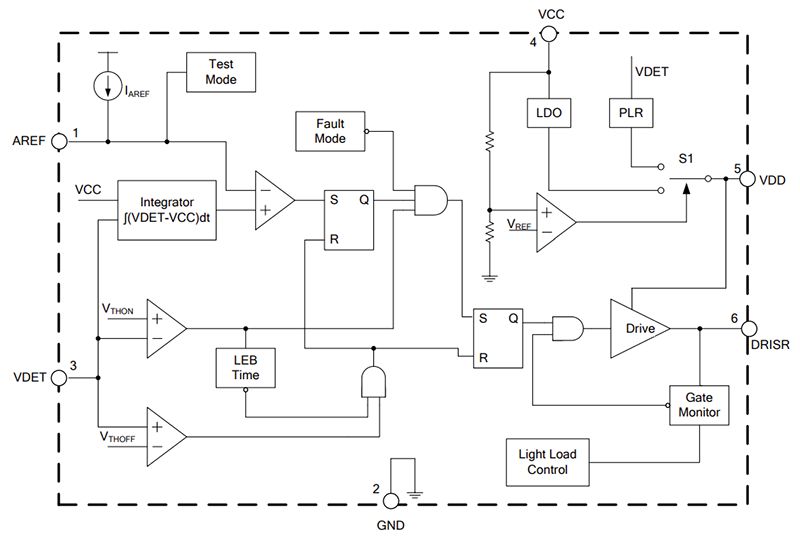

框图

框图 - Diodes Incorporated APR3401同步整流控制器
