Diodes Incorporated DPC817 晶体管输出光电耦合器

Diodes Incorporated DPC817晶体管输出光电耦合器具备高达5,000VRMS的输入输出隔离电压，且有多种封装可供选择。这些器件具有35V的集电极-发射极击穿输出电压和50%的电流传输比。Diodes Inc. DPC817晶体管输出光电耦合器的工作温度范围为-55°C至+110°C，采用DIP-4、MDIP-4、SL-4或SLM-4封装。

特性

  • 安全认证
    • UL1577（编号：E536221）
    • CQC 4943.1-2022（编号：23001416084）
    • VDE EN IEC 60747-5-5（编号：40058163）
  • 电流传输比（CTR：IF=5mA、VCE=5V时，最小值为80%）
  • 高输入输出隔离电压（VISP=5,000VRMS）

规范

  • 封装形式：DIP-4、MDIP-4、SL-4或SLM-4
  • 封装材料：模制塑料，采用“绿色”模压化合物
  • UL可燃性等级：94V-0
  • 根据J-STD-020标准，潮湿敏感度等级为1
  • 表面处理 - 哑光锡镀层引线
  • 可焊接，符合 MIL-STD-202 标准之方法 208 的要求
  • 极性标识 - 用于识别引脚1的标记点
  • 重量：约0.216克
  • -55 °C 到 + +110 °C 工作温度
  • 隔离电压：5000VRMS
  • 集电极-发射极击穿输出电压为35V
  • 电流传输比：50%

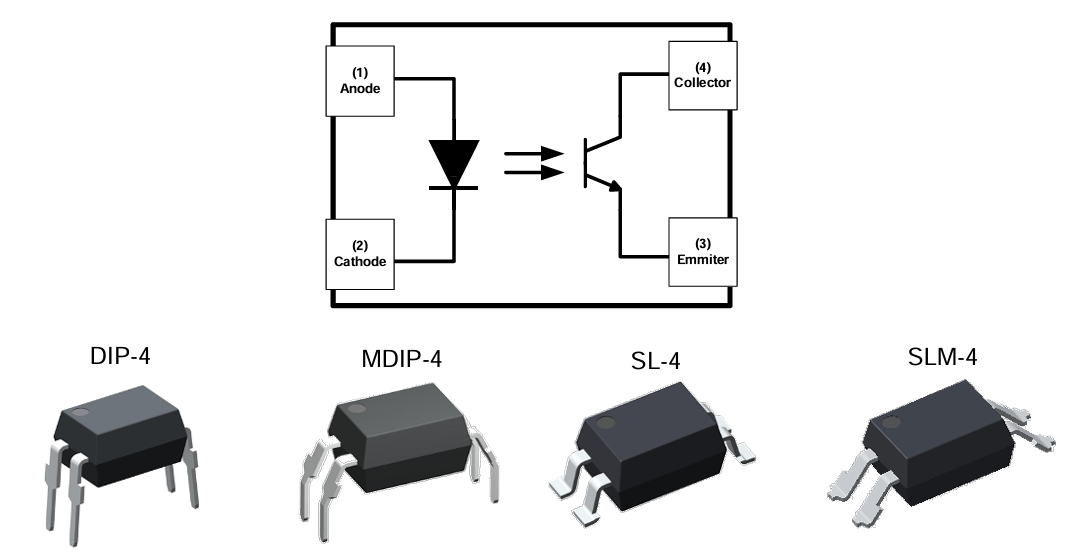

应用电路与封装

应用电路图 - Diodes Incorporated DPC817 晶体管输出光电耦合器
