Diodes Incorporated DPS1135 USB供电开关
Diodes Inc. DPS1135 USB供电开关是单通道电源开关系列的一部分，优化用于USB供电 (USB PD) 和其他热插拔应用（高达24V）。DPS1135的额定电流高达5A，因此非常适合用于功率高达100W的大功率应用。DPS1135具有快速角色互换 (FRS) 功能，支持电源切换，以快速保持系统供电，例如为外部集线器提供连接的USB Type-C™供电设备。
DPS1135提供全方位保护和恢复机制，无需单独创建。这大大减小了系统整体占位面积，降低了BOM成本，并缩短了设计时间。内置反向电流保护功能，可连续监控IN和OUT端口，从而为上游设备提供过压保护。短路保护和过热关断功能可限制对系统的影响，例如由外部故障条件造成的影响，从而提高整体系统的稳健性和可靠性。
可配置特性可最大限度地提高设计灵活性，并包括对IN和OUT端口进行独立快速放电，确保及时安全状态。还可以设置输入电压和输出电流限制，从而保护下游连接设备。可调上升时间可最大限度地减小浪涌电流，提供系统稳定性。Diodes Inc.DPS1135采用紧凑型QFN4040封装，具有0.8mm薄型高度和4mm x 4mm占位面积，可轻松集成到终端系统中，例如移动计算、PC外设、家用电子产品、仪器仪表以及许多其他USB Type-C应用。
特性
- 宽工作电压范围：4.5V至24V
- 单通道电源开关，具有集成可调电流和电压限制
- 能够通过两个外部控制引脚单独或同时放电输入和输出端口
- 短路响应时间短：2µs
- 嵌入式MOSFET的RDS(ON)：30mΩ
- 启动时的DV/DT控制可调
- 全方位内置故障检测和恢复机制，例如输入欠压锁定、反向电压和电流阻断、热关断、过流和短路保护
- 故障报告(FAULTB)，消隐时间为7ms（典型值）
- 支持快速角色互换
- 完全无铅，完全符合RoHS指令
应用
- 笔记本电脑、台式电脑、AIO电脑、服务器和平板电脑
- 扩展坞、通用和多媒体集线器
- FPTV、PC显示器
- 机顶盒、住宅网关、存储设备
- 工业和汽车应用中电源保护

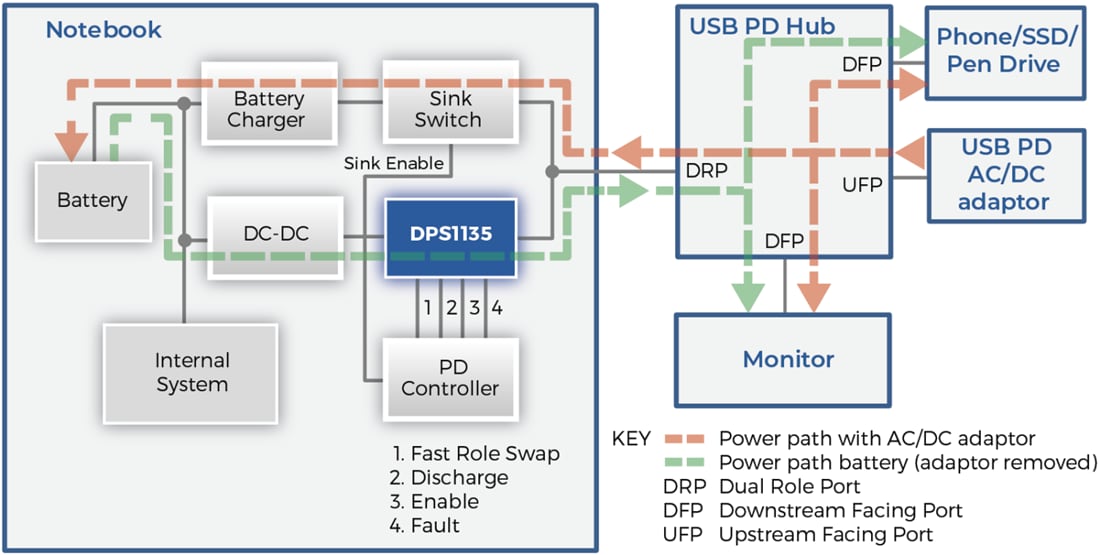

典型应用
