Diodes Incorporated LSF0204x电平转换器
Diodes Incorporated LSF0204x电平转换器是4通道双向多电压电平转换器，设有外部上拉电阻器，用于设置推挽和开漏应用中的驱动电流。这些器件是通用电平转换器，A端口的工作电压为0.8V至4.5V (Vref_ A)，B端口的工作电压为1.8V至5.5V (Vref _B)。LSF0204x电平转换器通过EN引脚激活。EN引脚为高电平时，转换器开关打开，引脚为低电平时，开关关闭。
LSF0204x电平转换器具有128mA连续通道电流、-0.5V至6V电源基准电压范围以及-50mA输入钳位电流(VI I<0)。这些电平转换器用于高级辅助驾驶系统(ADAS)、HEV/EV电池管理系统、电信基础设施以及PMBus™、SMBUS™和I2C接口。
特性
- 外部上拉电阻器，用于设置推挽和开漏应用中的驱动电流
- 向上和向下转换：
- ≤ 100MHz；CL = 15pF和30pF
- ≤50MHz; CL=50pF
- 在以下之间进行双向电压电平转换：
- 0.8V和1.8V、2.5V、3.3V以及5V
- 1.2V和1.8V、2.5V、3.3V以及5V
- 1.8V和2.5V、3.3V以及5V
- 2.5 V和3.3 V以及5 V
- 3.3 V 和 5 V
- ESD保护超出JESD 22标准：
- 2000V HBM (A114)
- 1000V CDM (C101)
- 闭锁电流超过100mA，符合JESD 17标准
- 符合AEC-Q100 1级标准 (LSF0204Q)，额定温度范围为-40°C至125°C
应用
- GPIO、MDIO、SDIO、SVID和UART
- PMBus™、SMBus™、I2C和其他接口
- LSF0204：
- 电信基础设施
- 工业
- 高性能计算
- 个人电脑、网络和笔记本电脑
- 智能手机
- 平板电脑
- LSF0204Q：
- 数字信息娱乐仪表板
- 高级辅助驾驶系统 (ADAS)
- 高性能车辆计算视觉
- HEV/EV电池管理系统

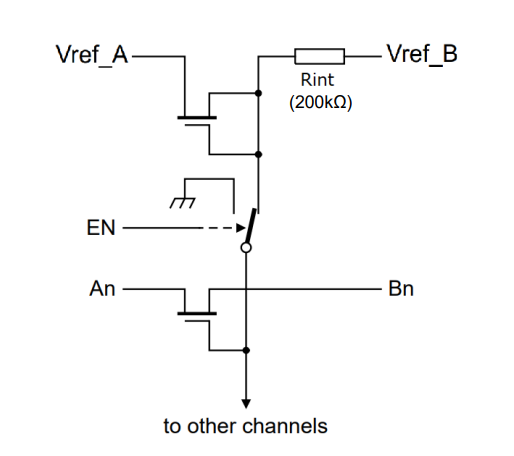

功能图
