Diodes Incorporated PAM8906 压电发声器驱动器
Diodes Incorporated 的 PAM8906 压电发声器驱动器具有内置升压斩波电路，能够驱动具有高达 36VPP 输出的压电发声器。PAM8906 具有集成式升压斩波电路，以实现具有更高声压级（SPL）的优化解决方案，从而实现更响亮的输出声音和更低的静态电流，以及用于延长电池运行时间的自动开启/关闭功能。该设备非常适合电池供电的压电发声器或报警相关应用。
PAM8906 采用独特的压电发声器驱动器技术，结合集成升压斩波电路，可提供小浪涌电流和低 EMI 特性，同时还可提供高系统效率。集成式升压斩波电路以 1.8MHz 的固定频率开关，因此，可以使用 0.47µH 的小型电感器进行操作。PAM8906 可提供 10V、12V 和 18V 输出电压（VOUT）选项。
Diodes Inc 的 PAM8906 驱动器采用外置 PWM 输入或自激模式（此模式仅支持 10V 和 12V）运行，适用于各种压电发声器应用。此系列装置还具有热关断、过流、过压和欠压锁定保护功能，以确保系统安全运行。
PAM8906 采用 MSOP-10 封装，可实现更小的 PCB 占位面积和更高的 SMT 成品率。
特性
- 电源电压范围：2.1V 至 5.5V
- 集成升压斩波电路，VOUT = 10V、12V 或 18V
- 自动关闭和唤醒控制
- 支持外部 PWM 输入或自激励模式
- 工作电流小，停机电流 <1μA
- 高速驱动器设计，具有非常短的导通/关断时间
- 停机模式下的高阻抗输出
- 可采用节省空间的 MSOP-10 封装
- 完全无铅，完全符合 RoHS 标准
- 无卤素、无锑的“绿色”装置
应用
- 烟雾/气体/水报警器或工业的安全报警器
- 空气加湿器或超声波相关压电驱动器应用
- 安全设备、家用电器
- 触觉反馈
引脚分配

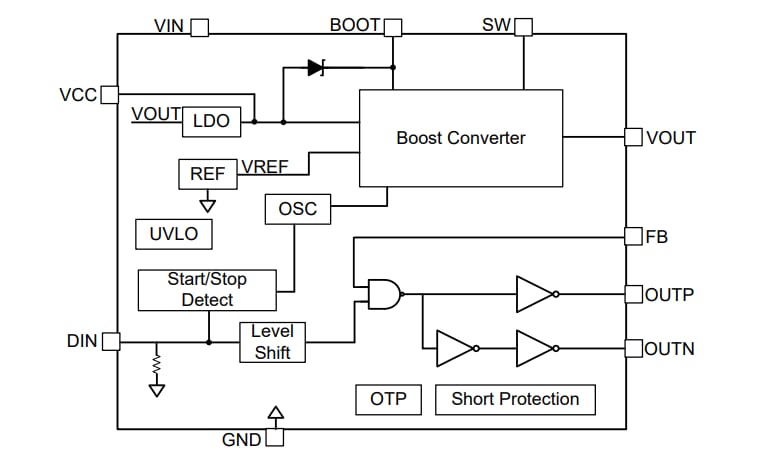

框图
发布日期: 2023-03-13
| 更新日期: 2023-03-21
