Diodes Incorporated PI2EQX22024 USB Type-C™双向重定时器
Diodes Incorporated PI2EQX22024 USB Type-C™双向重定时器包含接收器自适应CTLE和发射器3抽头均衡，其可以为5GHz信号传输补偿高达-23dB的通道损耗。该器件为USB Type-C数据模式运行提供USB 3.2标准。操作配置可通过I2C接口进行编程设定，以选择1通道USB3.2 Gen1x1/Gen2x1、1/2通道USB3.2 Gen1x1/Gen2x1或USB3.2 Gen2x2。
Diodes PI2EQX22024采用标准1.8v Vdd电源，实现良好的节能管理。对于有源模式 (U0) 和省电模式（U1、U2、U3），该重定时器符合USB链路电源管理状态。USB Rx检测可连续监控TX端子的插头状况。而且，LFPS信号检测器可检测USB模式的LBPM（基于PWM消息的LFPS）。PI2EQX22024采用位级重定时器设计，信号输入到输出 (<1ns) 的极低延迟，从而在各种USB之间实现良好的互操作性。
特性
- 符合USB 10Gbps和5Gbps标准
- 支持双端口USB抖动消除
- 通道损耗补偿：-23dB（5GHz时）
- 低延迟：<1ns
- 自适应连续时间线性均衡器 (CTLE)
- 无参考时钟设计
- Rx端接检测，用于节能控制
- 3抽头发射器可选调整
- 1.8mV± 90mV单电源
- 完全无铅，完全符合RoHS指令
- 无卤无锑的“绿色”器件
应用
- 源设备，包括平板电脑、智能手机、笔记本电脑、台式电脑和一体式电脑
- 接收设备，包括监视器和电视
- PC对接、有源电缆和加密狗（适配器）

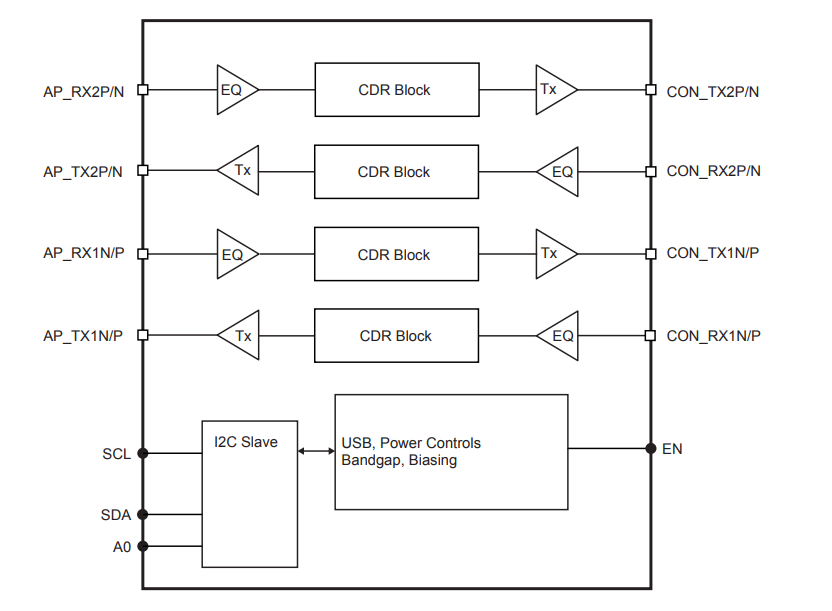

双向重定时器框图
功能重定时器框图

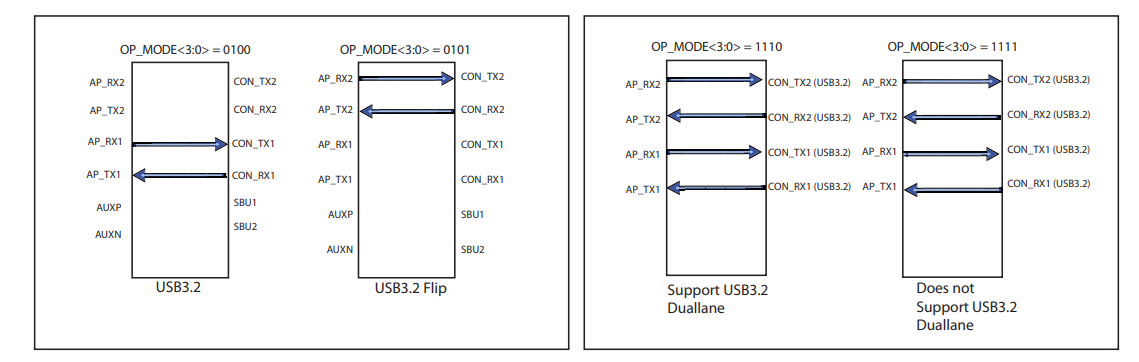

针对OP_MODE<3:0>的通道配置
发布日期: 2023-03-28
| 更新日期: 2023-04-06
