Diodes Incorporated PI2MEQX2503 CSI-2/DSI D-PHY转接驱动器
Diodes Incorporated PI2MEQX2503 CSI-2/DSI D-PHY转接驱动器设有两个通道和一个时钟MIPI D-PHY转接驱动器，可恢复D-PHY层的信号传输。PI2MEQX2503符合MIPI D-PHY1.2标准，可用于MIPI CSI-2或MIPI DSI应用，数据速率高达2.5Gbps（D-PHY）。通过在CSI2/DSI源设备和接收设备之间提供最佳电气性能，该器件可补偿PCB、连接器、电缆相关和开关相关损耗。
Diodes Inc PI2MEQX2503转接驱动器的输入具有可配置均衡器。PI2MEQX2503输出电压摆幅和边缘速率可通过改变引脚状态进行调节。该器件优化用于移动应用，并在D-PHY链路接口上集成了活动检测电路，当处于ULPS和LP状态时，该电路可切换到低功耗模式。
PI2MEQX2503的工业级工作温度范围为-40°C至+85°C。
特性
- 符合MIPI D-PHY1.2规范
- 实现低成本电缆解决方案
- 支持2个通道（2.5Gbps，D-PHY层）
- 关断状态下的Sub mW功率
- 支持MIPI DSI双向LP模式
- 支持ULPS和LP功耗状态
- 可调输出电压摆幅
- 可选TX预加重电平
- 可调Rx均衡，以便补偿插入损耗
- 可配置边沿速率控制
- 动态数据补偿
- 2kV ESD HBM保护
- 工业温度范围：-40°C至+85°C
- 采用1.8V单电源供电
- 完全无铅，完全符合RoHS指令
- 无卤无锑，绿色器件
- 24引脚、X1QFN (XEA) 封装
应用
- 笔记本电脑
- 翻盖式外壳
- 平板电脑
- 摄像头

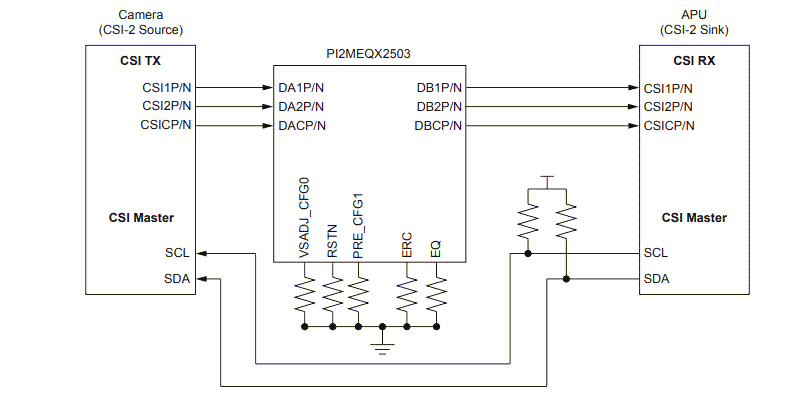

框图

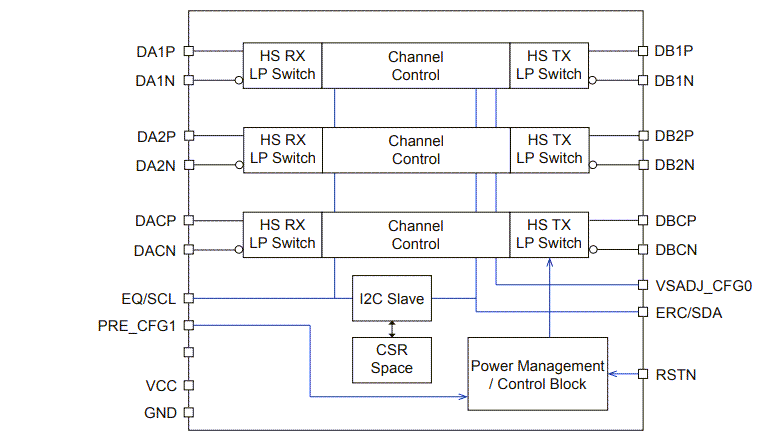

功能框图
