Diodes Incorporated PI3DBS16213多路复用器/解复用器开关IC

Diodes Incorporated PI3DBS16213多路复用器/解复用器开关IC是6:2差分通道多路复用器/解复用器开关IC。这些开关IC采用独特设计技术，提供了面向USB3.0、USB3.1、10GE、PCIe4、Thunderbolt 3和SAS3.0信号的布局。PI3DBS16213开关IC能够双向运行，典型功耗为300µA。   应用包括路由各类高速差分信号，如USB3.1 Gen2、SAS3、PCIe4和TB3。

特性

  • 2个差分通道，3:1多路复用器/解复用器
  • 数据速率高达20Gbps，适用于USB3.0、USB3.1、10GE、PCIe4、Thunderbolt 3和SAS3.0等各种应用
  • 双向操作
  • 12GHz 3dB带宽
  • 较低的位对位偏移：3ps（典型值）
  • 较低的通道间偏移：10ps（典型值）
  • 低插入损耗：-1.2dB (5GHz)、-2dB (8GHz) 和-2.9dB (10GHz)
  • 回波损耗：-20dB (2.5GHz)、-18dB (4.0GHz)、-16dB (5GHz)、-9dB (8GHz) 和-6dB (10GHz)
  • 低功耗：-300µA（典型值）
  • 3.3V电源电压
  • 工业温度范围：-40°C至85°C
  • 封装（无铅和绿色环保）：
    • 30引脚TQFN (ZL30) 2.5mm x 4.5mm
    • 24-contact, X1QFN (XEA24) 2mm x 4mm

应用

  • 路由高速差分信号：
    • USB3.1 Gen2
    • SAS3
    • PCIe4
    • TB3

引脚示意图

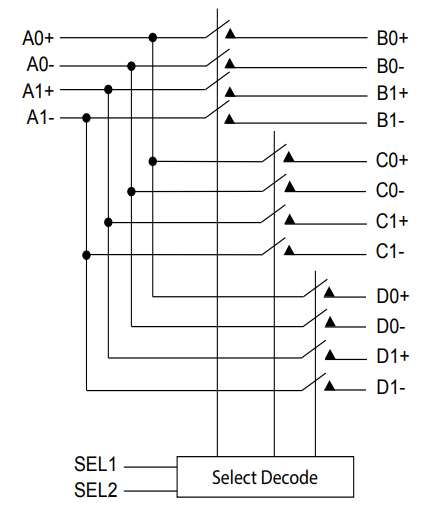

原理图 - Diodes Incorporated PI3DBS16213多路复用器/解复用器开关IC

框图

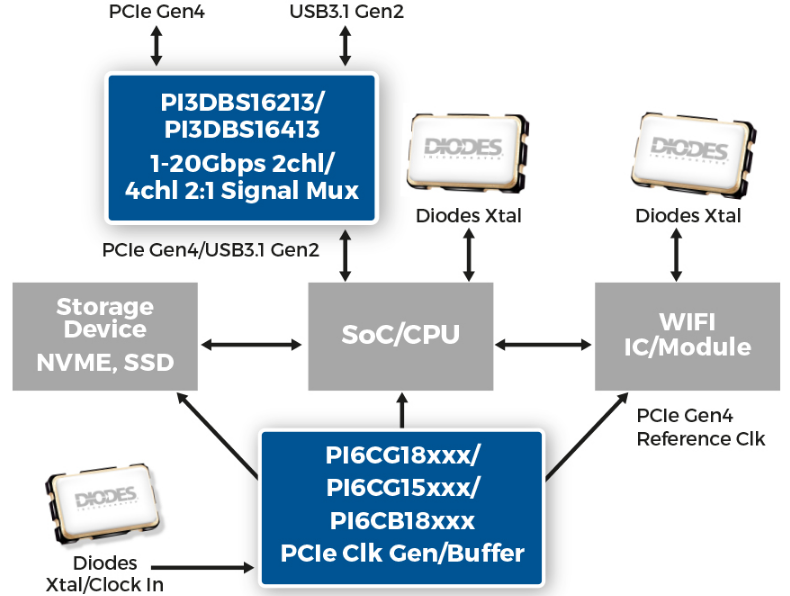

框图 - Diodes Incorporated PI3DBS16213多路复用器/解复用器开关IC
View Results ( 2 ) Page
物料编号 数据表 描述 通道数量 配置 工作电源电压
PI3DBS16213XEAEX PI3DBS16213XEAEX 数据表 多路复用开关 IC PCIe Switch 2 Channel 2 x 3:1 3.3 V
PI3DBS16213ZLEX PI3DBS16213ZLEX 数据表 多路复用开关 IC PCIe Switch 2 Channel 2 x 3:1 3.3 V
发布日期: 2019-03-27 | 更新日期: 2023-07-20
