Diodes Incorporated PI3USB3000高速USB 2.0 1:2多路复用器/解复用器开关

Diodes Incorporated PI3USB3000高速USB 2.0 1:2多路复用器/解复用器开关是一款2:1差分通道多路复用器/解复用器开关，采用UQFN-10封装。该开关设有D±引脚，可耐受高达9V电压。4.75V时，实现过压保护 (OVP)，以便在器件上检测到过压情况时立即关闭通道。Diodes Inc PI3USB3000以5.5GHz带宽传输USB 2.0和MHL信号，可提供出色的信号完整性和眼图开路。

特性

  • 差分双向2:1多路复用器/解复用器
  • 宽输入电压范围：0至3.6V
  • 移动高清链路 (MHL) 开关：
    • 带宽 (-3dB)：5.3GHz
      • RON：5.7Ω（典型值）
      • CON：1.5pF（典型值，240MHz时）
  • USB开关：
    • 带宽 (-3dB)：5.5GHz
      • RON：4.6Ω（典型值）
      • CON：1.5pF（典型值，240MHz时）
  • 低传播延迟：0.1ns（典型值）
  • 低关断隔离：-34dB（240MHz时)
  • 低串扰：-37dB（1.25GHz时）
  • 低功耗：35µA（典型值）
  • 宽电源电压范围：1.8V至5.5V
  • 在控制引脚上支持1.8V逻辑
  • 保护特性
    • 关断保护，最大限度降低掉电模式下的漏电流
    • 连接器引脚可耐受高达9V高电压D±容差
  • D±时过压保护
  • 宽温度范围：–40°C至+85°C
  • 完全无铅，完全符合RoHS指令
  • 无卤无锑的“绿色”器件
  • 封装（无铅和绿色环保）
  • 10触点、UQFN (ZUA)、1.5x2mm、0.5mm(h)、0.6mm脚距

应用

  • 智能手机
  • USB-C®
  • 平板电脑
  • NB
  • 电脑

框图

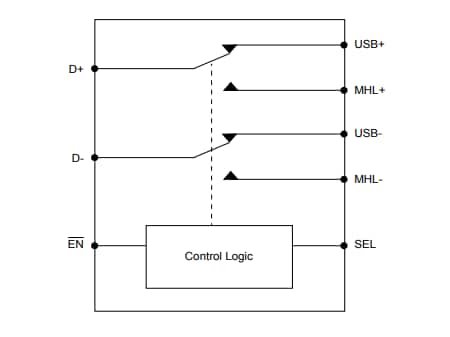

框图 - Diodes Incorporated PI3USB3000高速USB 2.0 1:2多路复用器/解复用器开关

典型应用

应用电路图 - Diodes Incorporated PI3USB3000高速USB 2.0 1:2多路复用器/解复用器开关
发布日期: 2023-03-29 | 更新日期: 2023-04-06
