Diodes Incorporated PI6CB332016A 16输出扇出时钟缓冲器
Diodes Incorporated PI6CB332016A 16输出低功耗扇出时钟缓冲器设计用作低功耗PCIe® 5.0/6.0解决方案。该器件利用基准输入，可扇出高达400MHz的16路低功耗差分HCSL输出，片上终端支持85Ω的输出阻抗。
Diodes PI6CB332016A时钟缓冲器为每个输出提供单独的OE引脚，可简化电源管理。此外，该器件还支持掉电容限（PDT）、输入时钟丢失时的自动输出时钟暂停以及灵活的启动排序等功能。
特性
- 16路低功耗HCSL输出，带片上终端
- 输出阻抗：85 Ω
- 单独输出使能
- 支持I/O掉电容限
- 灵活的启动电源排序
- 输入时钟丢失时自动暂停输出时钟
- 可选SMBus地址多达9个
- 支持SBI OE#接口
- 差分输出至输出偏移：<50ps
- 附加相位抖动
- PCIe 5.0 - 典型值为5fs RMS
- PCIe 6.0 - 典型值为3fs RMS
- DB2000QL - 典型值为10fs RMS
- 3 V 电源电压
- 温度范围：-40 °C至+105 °C
- 64引脚TQFN 9mmx9mm（ZD）封装（无铅绿色）
- 完全无铅，完全符合RoHS标准
- 无卤、无锑的绿色器件

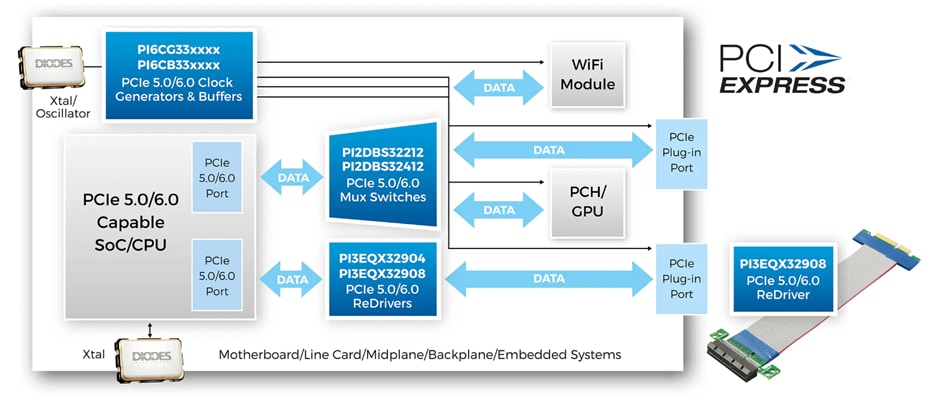

PCI Express 6.0
PCI Express 6.0接口支持速率达64Gb/s的单通道数据传输。由于数据速率更高，因此时序要求更加严格，以确保更低的误码率。
规范
- 储存温度范围：-65°C至+150°C
- 电源电压至接地电位：-0.5V至+3.9V
- 输入电压：-0.5V至VDD +0.3V，不超过3.9V
- 输入电压（PDT引脚）：-0.5V至+3.9V
- 2000 V ESD保护 (HBM)
- Iout ：30mA（连续输出电流）
- Iout ：60mA（浪涌输出电流）
- 结温：150 °C
相关时钟缓冲器
Diodes Incorporated PI6CB332008A 8输出扇出时钟缓冲器
利用基准输入，扇出高达400MHz的8路低功耗差分HCSL输出。
Diodes Incorporated PI6CB332013A 13输出扇出时钟缓冲器
利用基准输入，扇出13路低功耗差分HCSL输出，最高可达400MHz。
框图
